产品型号：TCG084XGLAAPNN-AN00-S
产品名称：京瓷8.4寸XGA高分屏TCG084XGLAAPNN-AN00-S-日系工业屏
TCG084XGLAAPNN-AN00-S是京瓷新推出的8.4寸XGA高分屏,是TCG084XGL**PNN-*N**-S*01的量产型号,亮度可以做到1000流明,宽温-30工作温度,1024*768高分显示,目前工厂已批量生产,可以长期稳定供货.
品牌：京瓷 尺寸：8.4寸
分辨率：1024*768 亮度：1000 cd/m2
视角：85/85/85/85 (Typ.)(CR≥10)(左/右/上/下) 对比度：600:1
背光：WLED 工作温度：-30 ~ 80 °C
TCG084XGLAAPNN-AN00-S是京瓷新推出的8.4寸XGA高分屏，是TCG084XGL**PNN-*N**-S*01的量产型号，亮度可以做到1000流明，宽温-30工作温度，1024*768高分显示，目前工厂已批量生产，可以长期稳定供货。
一：京瓷8.4寸工业液晶屏TCG084XGLAAPNN-AN00-S基本信息
| 品 牌 | 京瓷（KYOCERA） |
| 液晶屏型号 | TCG084XGLAAPNN-AN00-S |
| 别名 | - |
| 工作温度 | -30 ~ 80 °C |
| 存储温度 | -30 ~ 80 °C |
| 应用设备 | 工业设备、户外显示 |
| 耐振动性 | - |
| 当前生产状态 | 已量产 |
二：京瓷8.4寸工业液晶屏TCG084XGLAAPNN-AN00-S结构特征
| 液晶屏尺寸 | 8.4英寸 |
| 点分辨率 | 1024(RGB)×768,XGA |
| 像素排列 | RGB垂直条状 |
| 宽高比 | 4:3（宽:高） |
| 点间距 | 0.0556*0.1668 mm (W×H) |
| 像素间距 | 0.1668*0.1668mm (W×H)（152PPI） |
| 表面处理 | 雾面 |
| 显示区域 | 170.8(W)×128.1(H) mm |

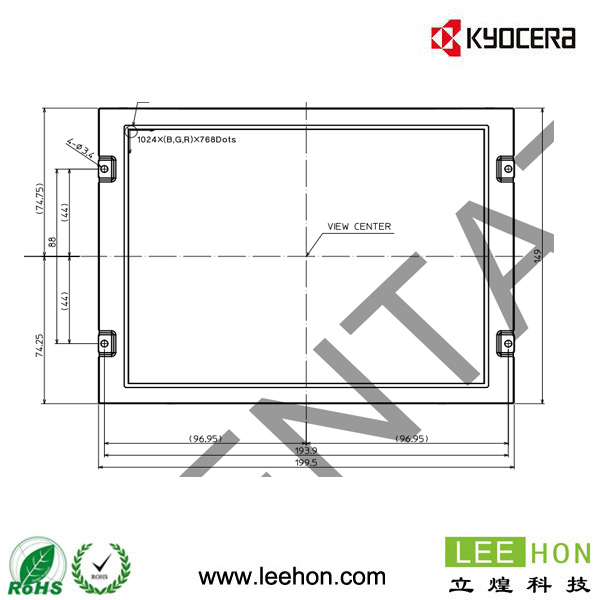

| 外观尺寸 | 199.5(W)×149(H) mm |
| 可视区域 | 174.9(W)×132.2(H) mm |
| 外观厚度 | 7.5/11（Typ./Max.）mm |
| 重量 | 313g（Typ.） |
| 触摸屏 | 可配套电阻、电容触摸屏 |
三、京瓷8.4寸工业液晶屏TCG084XGLAAPNN-AN00-S光学特征
| 显示模式 | AWV，常黑显示，透射式 |
| 液晶屏亮度 | 1000 cd/m² (Typ.) |
| 对比度 | 600:1 (Typ.) (透射) |
| 显示颜色 | 262K/16.7M（6-bit / 8-bit） |
| 响应时间 | 12/11（Typ.）（Tr/Td）ms |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10)(左/右/上/下) |
| 白色色度 | x:0.303 ; y:0.324 |
| 亮度变动 | - |
| 色温 | 7106K |
四、京瓷8.4寸工业液晶屏TCG084XGLAAPNN-AN00-S发光系统
| 灯管位置 | 侧入式光源 |
| 光源类型 | WLED |
| 光源寿命 | 50K（Typ.）小时 |
| 接口类型 | 端子 |
| 接口脚数 | 6 pins |
| 输入电压 | 28.8/31.8/35.9V (Min./Typ./Max.) |
| 输入电流 | 100mA（Typ.） |
| 功耗 | - |
五、京瓷8.4寸工业液晶屏TCG084XGLAAPNN-AN00-S信号接口
| 信号大类 | LVDS |
| 信号小类 | LVDS（1 ch,6/8-bit） |
| 电压输入 | 3.3V（Typ.） |
| 电流输入 | 480/500mA（Typ.） |
| 功耗 | - |
| 接口类型 | 端子 |
| 接口脚距 | - |
| 接口数量 | 1pcs |
| 接口脚数 | 20pins |
六、京瓷8.4寸工业液晶屏TCG084XGLAAPNN-AN00-S包装尺寸
| 数量 | 26PCS/箱 |
| 重量 | - |
| 包装尺寸 | - |
● 补充说明：以上京瓷8.4寸工业液晶屏TCG084XGLAAPNN-AN00-S资料仅供参考，如有某项不准确，可以联系我们客服提供屏TCG084XGLAAPNN-AN00-S产品的规格资料，产品均以pdf规格为准。
