产品型号：TCG070WVLPAANN-AN50-EA

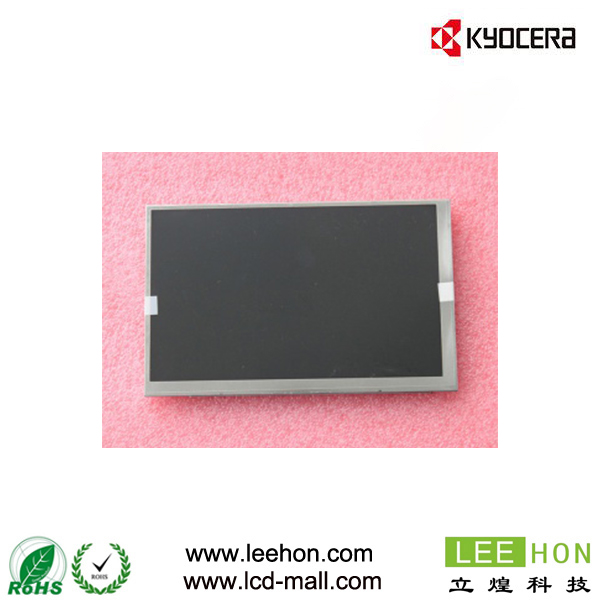

产品名称：京瓷7寸高亮液晶屏 TCG070WVLPAANN-AN50-EA RGB接口 TN模式 寿命大于10万小时
TCG070WVLPAANN-AN50-EA是京瓷推出的一款7寸的工业液晶屏,分辨率为800*480,亮度为350cd/m²(Typ.),视角为80/80/60/80(Typ.)(CR≥10),对比度为1000:1(Typ.)(透射),WLED背光,工作温度为-20~70℃
品牌：京瓷 尺寸：7.0寸
分辨率：800*480 亮度：350 cd/m²
视角：80/80/60/80 (Typ.)(CR≥10) 对比度：1000:1
背光：WLED 工作温度：-20~70℃
一：京瓷7寸工业液晶屏TCG070WVLPAANN-AN50-EA基本信息
| 品 牌 | 京瓷 (Kyocera) |
| 液晶屏型号 | TCG070WVLPAANN-AN50-EA |
| 别名 | - |
| 工作温度 | -20~70℃ |
| 存储温度 | -30~80℃ |
| 应用设备 | 工业 |
| 耐振动性 | - |
| 当前生产状态 | 量产中 |
二：京瓷7寸工业液晶屏TCG070WVLPAANN-AN50-EA结构特征
| 液晶屏尺寸 | 7寸 |
| 点分辨率 | 800(RGB)×480, WVGA |
| 像素排列 | RGB垂直条状 |
| 宽高比 | 15:9 (H:V) |
| 点间距 | 0.0635×0.1905 (H×V) |
| 像素间距 | 0.1905×0.1905 (H×V) [133PPI] |
| 表面处理 | 雾面 |
| 显示区域 | 152.4(H) × 91.44(V) |
| 外观尺寸 | 165(H) × 104.4(V) |
| 可视区域 | 154.4(H) × 93.4(V) |
| 外观厚度 | 8.2/8.5 (Typ./Max.) |
| 重量 | 195g (Typ.) |
| 触摸屏 | - |
三、京瓷7寸工业液晶屏TCG070WVLPAANN-AN50-EA光学特征
| 显示模式 | TN，常白显示，透射式 |
| 液晶屏亮度 | 700 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) |
| 显示颜色 | 262K (6-bit) |
| 响应时间 | 5/25 (Typ.)(Tr/Td) |
| 可视角度 | 80/80/60/80 (Typ.)(CR≥10) |
| 白色色度 | Wx:0.290; Wy:0.305 |
| 亮度变动 | 1.43 (Max.)(5 points) |
| 色温 | 8405K |
四、京瓷7寸工业液晶屏TCG070WVLPAANN-AN50-EA发光系统
| 灯管位置 | 侧入式光源 |
| 光源类型 | WLED |
| 光源寿命 | 100K (Typ.) Hours |
| 接口类型 | - |
| 接口脚数 | - |
| 输入电压 | 18.0/21.2V (Typ./Max.) |
| 输入电流 | 60mA (Typ.) |
| 功耗 | - |
五、京瓷7寸工业液晶屏TCG070WVLPAANN-AN50-EA信号接口
| 信号接口 | Parallel RGB (1 ch, 6-bit) |
| 电压输入 | 3.3V (Typ.) |
| 电流输入 | 180/235mA (Typ./Max.) |
| 功耗 | 0.594W (Typ.) |
| 接口类型 | 端子 |
| 接口脚距 | 0.5 mm |
| 接口数量 | 1 pcs |
| 接口脚数 | 40 pins |
六、京瓷7寸工业液晶屏TCG070WVLPAANN-AN50-EA包装尺寸
| 数量 | - |
| 重量 | - |
| 包装尺寸 | - |
● 补充说明：以上京瓷7寸工业液晶屏TCG070WVLPAANN-AN50-EA资料仅供参考，如有某项不准确，可以联系我们客服提供TCG070WVLPAANN-AN50-EA产品的规格资料，产品均以pdf规格为准。
