产品型号：MCG121XGLBBQNN-AN20
产品名称：京瓷12.1寸全视角液晶屏MCG121XGLBBQNN-AN20,京瓷12.1寸工控屏
MCG121XGLBBQNN-AN20是京瓷12.1寸全视角液晶屏,主要参数是1024*768分辨率,-30~+85工作温度,600流明半户外显示亮度,目前MCG121XGLBBQNN-AN20已经正式量产,可长期稳定供应.
品牌：京瓷 尺寸：12.1寸
分辨率：1024*768 亮度：600 cd/m2
视角：89/89/89/89 （Typ.）（CR≥10） 对比度：1000:1
背光：WLED 工作温度：-30~85°C
MCG121XGLBBQNN-AN20是京瓷12.1寸全视角液晶屏，主要参数是1024*768分辨率，-30~+85工作温度，600流明半户外显示亮度，MCG121XGLBBQNN-AN20是MCG121XGLBAQNN-AN*140的量产型号，目前MCG121XGLBBQNN-AN20已经正式量产，可长期稳定供应。
一：京瓷12.1寸全视角液晶屏MCG121XGLBBQNN-AN20基本信息
| 面板品牌 | 京瓷（Kyocera） |
| 面板型号 | MCG121XGLBBQNN-AN20 |
| 面板类型 | a-Si TFT-LCD,液晶模组 |
| 工作温度 | -30~85°C |
| 存储温度 | -40~90°C |
| 产品应用 | 工业显示 |
| 耐振动性 | - |
| 当前生产状态 | 量产中 |
二：京瓷12.1寸全视角液晶屏MCG121XGLBBQNN-AN20结构特征
| 液晶屏尺寸 | 12.1英寸 |
| 点分辨率 | 1024(RGB)×768 XGA |
| 像素排列 | RGB垂直条状 |
| 宽高比 | 4:3(宽:高） |
| 点间距 | - |
| 像素间距 | 0.240×0.240 mm |
| 外观尺寸 | 260.5(W)×204(H) mm |
| 显示尺寸 | 245.76(W)×184.32(H) mm |
| 可视尺寸 | 249.0(W)×187.5(H) mm |
| 外观厚度 | 8.46 （Typ.）mm |
| 风景肖像 | - |
| 表面处理 | Hard coating（3H）,AG防眩光 |
| 重量 | 490 g（Typ.） |
| 触摸面板 | 可配套电容、电阻触摸屏 |
三：京瓷12.1寸全视角液晶屏MCG121XGLBBQNN-AN20光学特征
| 显示模式 | 常黑显示 |
| 液晶屏亮度 | 600 cd/m2 (Typ.) |
| 对比度 | 1000:1（Typ.） |
| 显示颜色 | 262k/16.7M |
| 响应时间 | 13/18（Typ./Max.）（Tr+Td）ms |
| 可视角度 | 89/89/89/89 （Typ.）（CR≥10） |
| 亮度均匀性 | - |
| 白色色度 | - |
四、京瓷12.1寸全视角液晶屏MCG121XGLBBQNN-AN20发光系统
| 灯管位置 | 侧入式光源 |
| 光源类型 | WLED |
| 光源寿命 | 50K(Typ.)（小时） |
| 接口类型 | 端子 |
| 接口电压 | 12.0 V（Typ.） |
| 接口电流 | 0.9/10.7 A (Typ./Max.) |
| 接口脚数 | 10 pins |
五、京瓷12.1寸全视角液晶屏MCG121XGLBBQNN-AN20信号接口
| 信号大类 | LVDS |
| 信号小类 | LVDS |
| 面板电压 | 3.3 V（Typ.） |
| 面板电流 | 370/450 mA (Typ./Max.) |
| 接口类型 | 端子 |
| 接口脚数 | 20 pins |
● 补充说明：以上资料仅供参考，如有某项不准确，可以联系我们客服提供产品的规格资料，产品均以pdf规格为准。

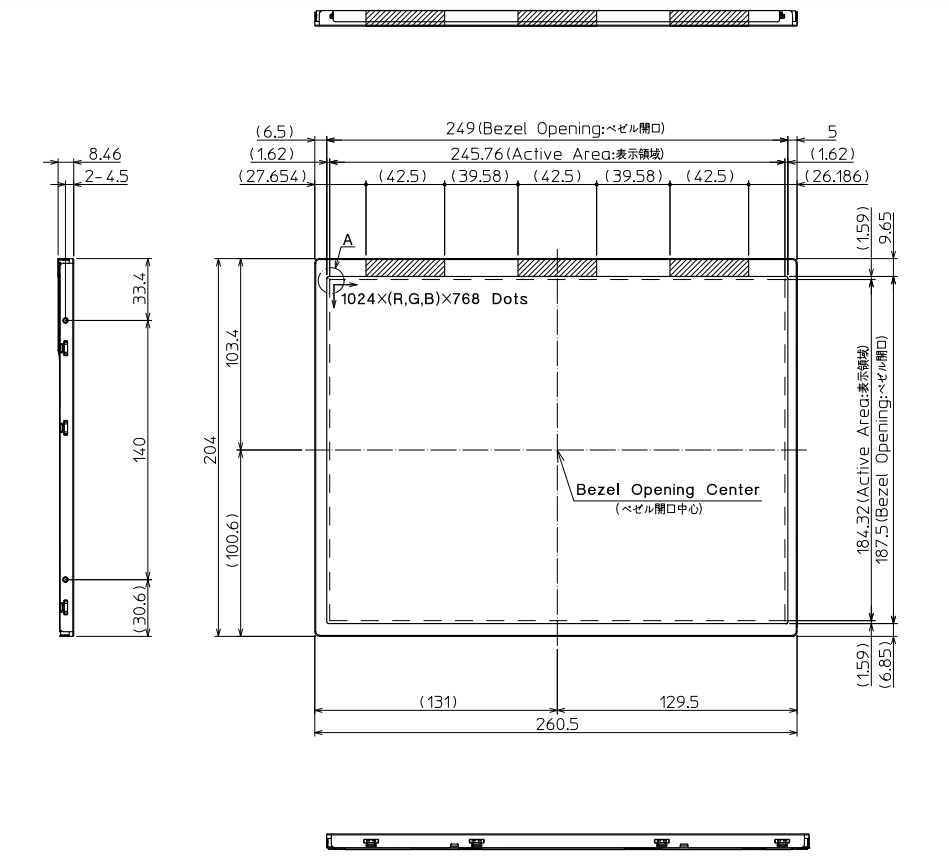

MCG121XGLBBQNN-AN20结构图：

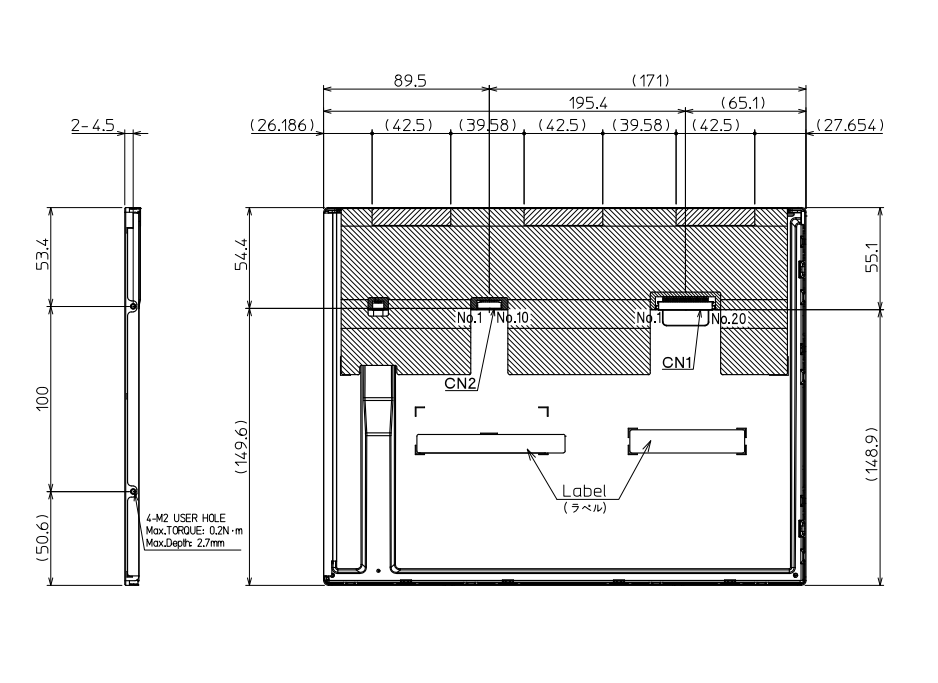

MCG121XGLBBQNN-AN20结构图：
