产品型号：TCG104VGLPCANN-AN40
产品名称：TCG104VGLPCANN-AN40 京瓷10.4寸 宽温 高亮 表面雾面

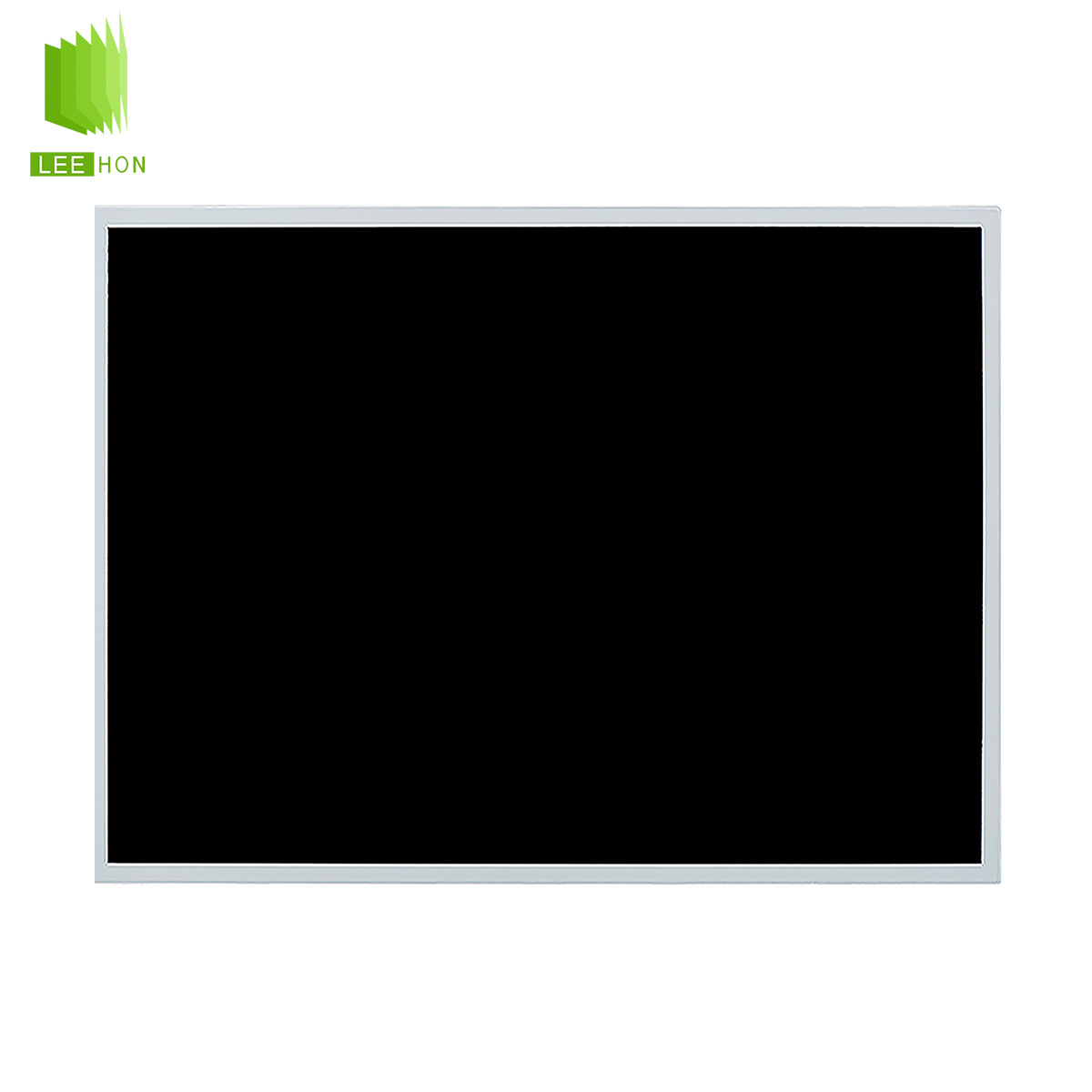

TCG104VGLPCANN-AN40是京瓷显示器株式会社 (京瓷,Kyocera) 推出的一款采用a-Si TFT-LCD技术的10.4吋液晶模组产品,它装配有WLED背光,含LED驱动器背光驱动,无触摸.
品牌：京瓷 尺寸：10.4寸
分辨率：640*480 亮度：1500 cd/m²
视角：80/60/80/80 (Typ.) 对比度：1000:1 (Typ.)
背光：WLED 工作温度：-30 ~ 80 °C
一：京瓷10.4寸液晶模组TCG104VGLPCANN-AN40基本信息
|
品牌 |
京瓷(Kyocera) |
|
液晶屏型号 |
TCG104VGLPCANN-AN40 |
|
工作温度 |
-30 ~ 80 °C |
|
存储温度 |
- |
|
应用设备 |
- |
|
当前生产状态 |
量产中 |
二：京瓷10.4寸液晶模组TCG104VGLPCANN-AN40结构特征
|
液晶屏尺寸 |
10.4寸 |
|
点分辨率 |
640(RGB)×480, VGA |
|
像素排列 |
RGB垂直条状 |
|
宽高比 |
4:3 (H:V) |
|
点间距 |
0.110×0.330 (H×V) mm |
|
像素间距 |
0.330×0.330 (H×V) [76PPI] |
|
表面处理 |
雾面 |
|
显示区域 |
211.2(H) × 158.4(V) mm |
|
外观尺寸 |
230(H) × 180.2(V) mm |
|
外观厚度 |
10.5±0.5 mm |
|
可视区域 |
215.4(H) × 161.8(V) mm |
|
重量 |
- |
|
触摸屏 |
- |
三、京瓷10.4寸液晶模组TCG104VGLPCANN-AN40光学特征
|
显示模式 |
TN，常白显示，透射式 |
|
液晶屏亮度 |
1500 cd/m² (Typ.) |
|
对比度 |
1000:1 (Typ.) (透射) |
|
显示颜色 |
16.7M (8-bit) |
|
响应时间 |
10/20 (Typ.)(Tr/Td) |
|
可视角度 |
80/60/80/80 (Typ.)(CR≥10) |
|
光源类型 |
WLED |
四、京瓷10.4寸液晶模组TCG104VGLPCANN-AN40信号接口
|
信号接口 |
LVDS (1 ch, 8-bit) |
|
电压输入 |
3.3V (Typ./Max.) |
|
电流输入 |
170/220mA (Typ./Max.) |
|
功耗 |
- |
|
接口类型 |
端子 |
|
接口脚距 |
1.25 mm |
|
接口数量 |
1 pcs |
|
接口脚数 |
20 pins |
● 补充说明：以上京瓷10.4寸液晶模组TCG104VGLPCANN-AN40资料仅供参考，如有某项不准确，可以联系我们客服提供TCG104VGLPCANN-AN40产品的规格资料，产品均以pdf规格为准。
