产品型号：TCG104VGLCHANN-AN40
产品名称：10.4寸低分高亮液晶屏TCG104VGLCHANN-AN40
TCG104VGLCHANN-AN40是京瓷品牌10.4寸低分高亮液晶屏,10.4寸640*480分辨率,1100流明显示亮度,-30℃低温工作温度,7W小时背光寿命,可24小时持续工作,适应于各类恶劣环境.
品牌：京瓷 尺寸：10.4寸
分辨率：640*480 亮度：1100 cd/m2
视角：70/70/60/70 (Typ.)(CR≥10)(左/右/上/下) 对比度：500:1
背光：WLED 工作温度：-30 ~ 80 °C
一：京瓷10.4寸户外工业液晶屏TCG104VGLCHANN-AN40基本信息
| 品 牌 | 京瓷（KYOCERA） |
| 液晶屏型号 | TCG104VGLCHANN-AN40 |
| 别名 | - |
| 工作温度 | -30 ~ 80 °C |
| 存储温度 | -30 ~ 80 °C |
| 应用设备 | 工业设备、户外设备 |
| 耐振动性 | - |
| 当前生产状态 | 量产中 |

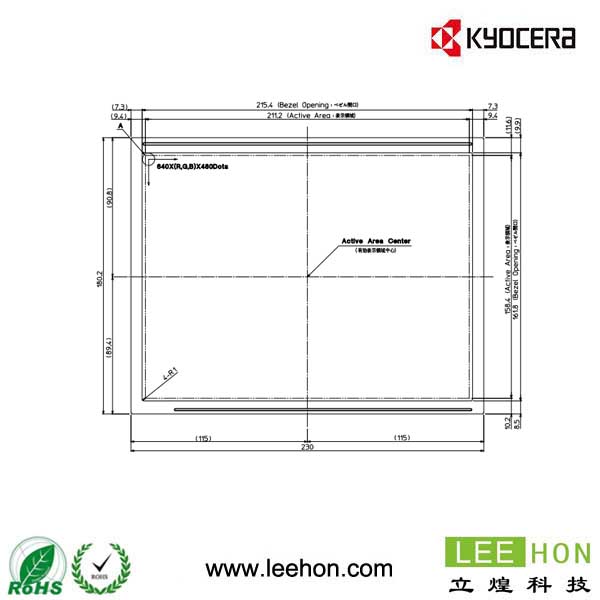

二：京瓷10.4寸户外工业液晶屏TCG104VGLCHANN-AN40结构特征
| 液晶屏尺寸 | 10.4英寸 |
| 点分辨率 | 640(RGB)×480,VGA |
| 像素排列 | RGB垂直条状 |
| 宽高比 | 4:3（宽:高） |
| 点间距 | 0.110*0.330 mm (W×H) |
| 像素间距 | 0.330*0.330mm (W×H)（76PPI） |
| 表面处理 | 雾面 |
| 显示区域 | 211.2(W)×158.4(H) mm |
| 外观尺寸 | 230(W)×180.2(H) mm |
| 可视区域 | 215.4(W)×161.8(H) mm |
| 外观厚度 | 10.5±0.5 mm |
| 重量 | 500g（Typ.） |
| 触摸屏 | 可配套电容电阻触摸屏 |
三、京瓷10.4寸户外工业液晶屏TCG104VGLCHANN-AN40光学特征
| 显示模式 | TN，常白显示，透射式 |
| 液晶屏亮度 | 1100 cd/m² (Typ.) |
| 对比度 | 500:1 (Typ.) (透射) |
| 显示颜色 | 16.7M（8-bit） |
| 响应时间 | 8/22（Typ.）（Tr/Td）ms |
| 可视角度 | 70/70/60/70 (Typ.)(CR≥10)(左/右/上/下) |
| 白色色度 | Wx:0.300；Wy:0.325 |
| 亮度变动 | - |
| 色温 | 7274K |
四、京瓷10.4寸户外工业液晶屏TCG104VGLCHANN-AN40发光系统
| 灯管位置 | 侧入式光源 |
| 光源类型 | WLED |
| 光源寿命 | 70K（Typ.）小时 |
| 接口类型 | 端子 |
| 接口脚数 | 10pins |
| 输入电压 | 24±1.2 V |
| 输入电流 | 255/345mA（Typ./Max.） |
| 功耗 | - |
五、京瓷10.4寸户外工业液晶屏TCG104VGLCHANN-AN40信号接口
| 信号大类 | LVDS |
| 信号小类 | LVDS（1 ch, 8-bit） |
| 电压输入 | 3.3V（Typ.） |
| 电流输入 | 210/270mA（Typ./Max.） |
| 功耗 | - |
| 接口类型 | 端子 |
| 接口脚距 | 1.25mm |
| 接口数量 | 1pcs |
| 接口脚数 | 20pins |
六、京瓷10.4寸户外工业液晶屏TCG104VGLCHANN-AN40包装尺寸
| 数量 | - |
| 重量 | - |
| 包装尺寸 | - |
● 补充说明：以上京瓷10.4寸户外工业液晶屏TCG104VGLCHANN-AN40资料仅供参考，如有某项不准确，可以联系我们客服提供屏TCG104VGLCHANN-AN40产品的规格资料，产品均以pdf规格为准。
