产品型号：LH-VD02
产品名称：LH-VD02万能LVDS接口工业液晶屏驱动板mstar信号芯片-LH-VD02
杭州立煌工业级晶驱动板厂家-生产全系列的尺寸型号的工业液晶屏驱动板,高低温液晶显示板、游戏机液晶驱动板、工控液晶控制板、医疗液晶控制板,液晶驱动板生产厂家专业的行业解决方案,可定
品牌：立煌 尺寸：不限
分辨率：800*480 亮度：
视角： 对比度：
背光： 工作温度：-20℃~ 70℃
LH-VD02是一款万能的工业液晶屏驱动板，主要用于支持TFT LCD液晶屏，驱动板带1路VGA和1路DVI接口，支持LVDS输出接口。主板采用Mstar信号处理芯片，处理功能强大，能支持各种规格的标准和非标准信号。使用高规格的器件，具有良好的工作性能。
一、LH-VD02工业液晶屏驱动板产品基本概述
|
*工作温度范围-30℃~ 70℃ |
|
*可选增加自动感光控制 |
|
*支持LVDS输出 |
|
*支持大屏外接电源控制，超低待机功耗 |
|
*支持最大分辨率到1920*1082、1920*1200 |
|
*内置声音功放2*1.5W |
|
*基本分辨率都支持到@85Hz（如果使用的液晶屏在85Hz下能工作） |
二、LH-VD02工业液晶屏驱动板产品特性
|
显示输出 |
最大分辨率： |
Max.1920*1080 1920*1200 |
|
输出接口 |
Single/Dual/LVDS |
|
|
支持信号 |
模拟 RGB |
Horizontal Freq：30-120KHz |
|
Vertical Freq:50-75Hz |
||
|
0.7Vp-p@75ohm |
||
|
Separate/Composite/SOG sync support |
||
|
数字 DVI |
Horizontal Freq：30-120KHz |
|
|
Vertical Freq:50-75Hz |
||
|
声音输入 |
模拟左右声道输入 |
|
|
按键 |
|
Power，Menu，Exit，Plus，Minus |
|
|
猜到类型 |
图形化菜单 |
|
语音支持 |
中、英等8国语音支持 |
|
|
功能操作 |
Picture |
Mode/Brightness/Contrast/Saturation/Sharpness/Hue |
|
FUNCTION |
Language/Reset/Color Temp |
|
|
PC |
Clock/Phase/H position/V position/Auto configure |
|
|
电源 |
Stand-by |
<0.5W 12V stb/200mA |
|
Input |
12V/de Note1) |
Note1)最大功耗请依据实际使用情况测试

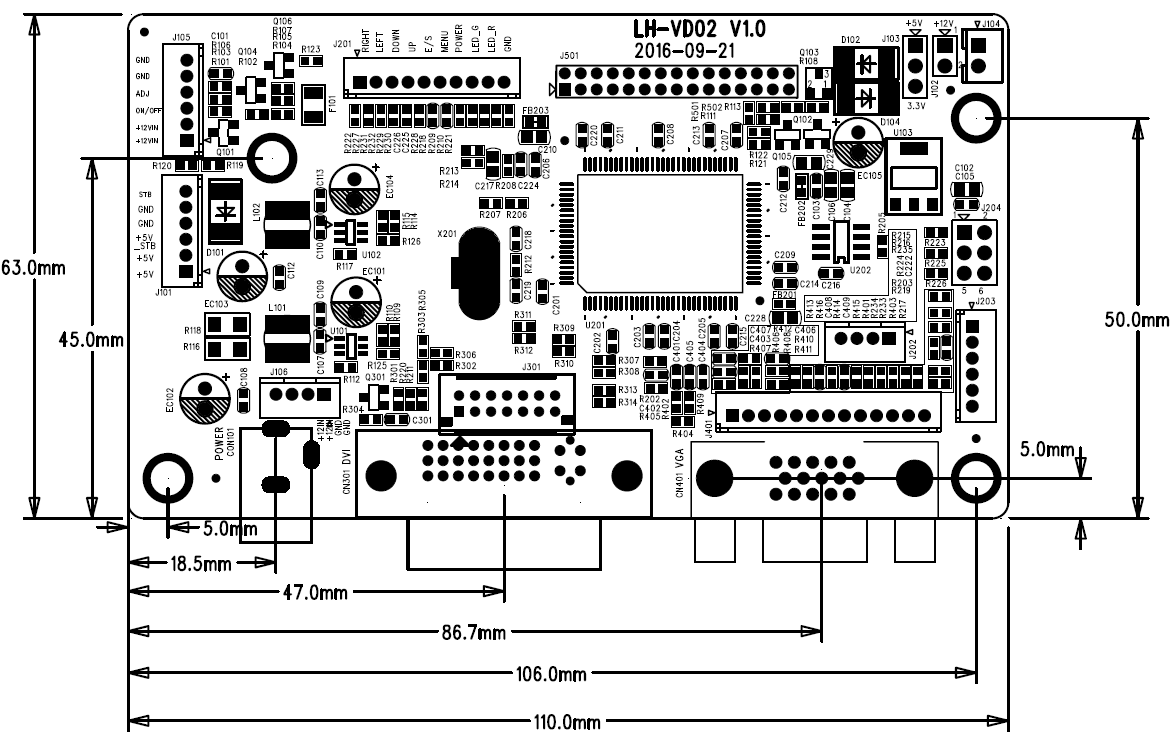

三、LH-VD02工业液晶屏驱动板尺寸说明
|
PCB板厚度 |
1.6mm |
|
总高度 |
15mm |
|
尺寸大小 |
63*110mm |

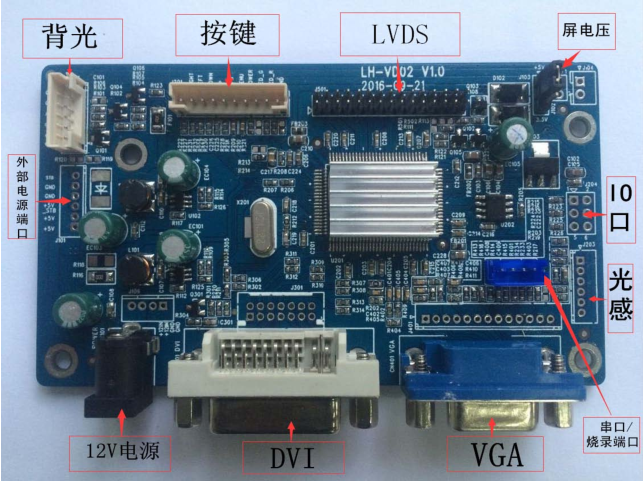

四、LH-VD02工业液晶屏驱动板产品图片
