产品型号：PD035VX3（停止供货，替代型号咨询客服）

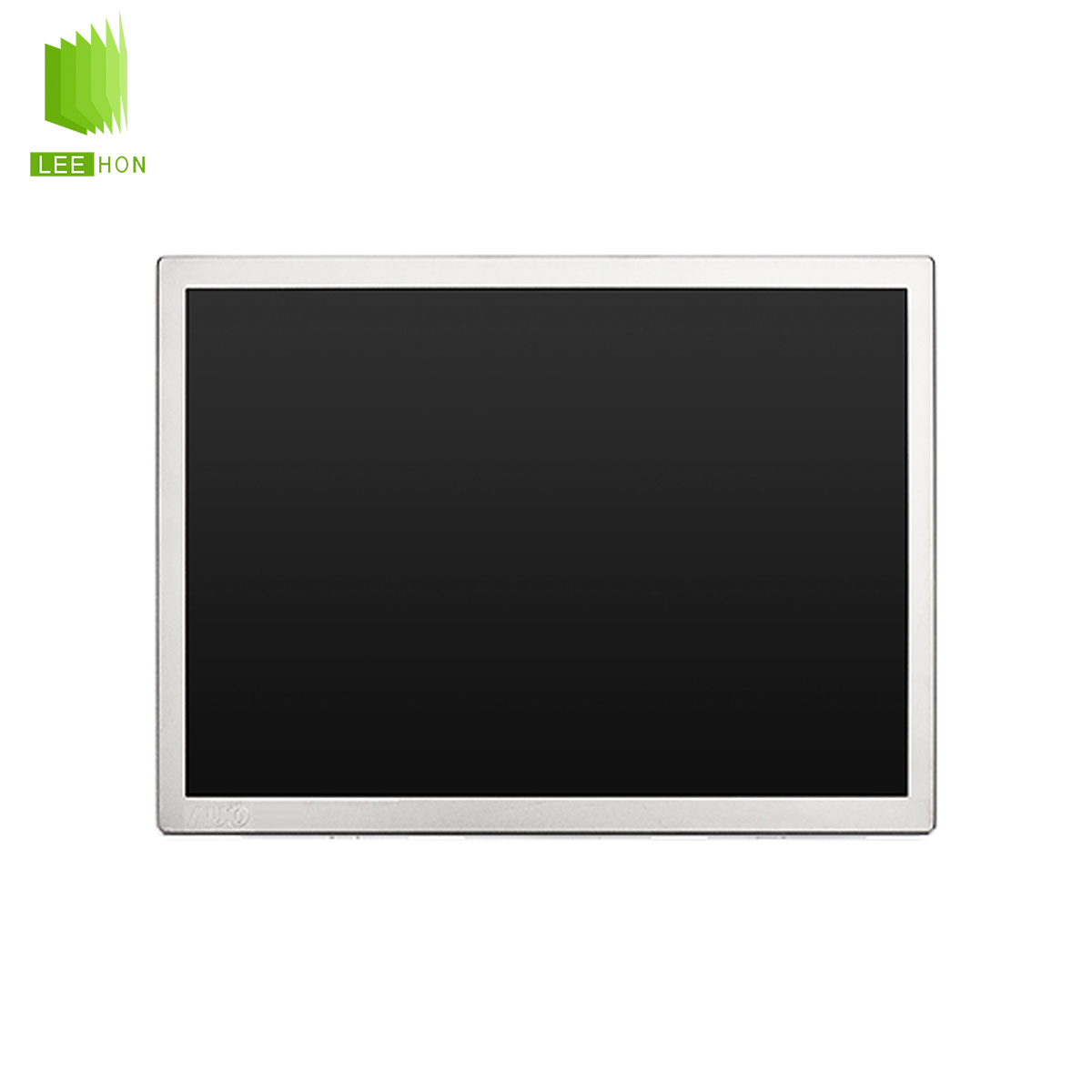

产品名称：元太3.5寸工业液晶屏PD035VX3-6点钟正视液晶屏
杭州立煌科技推出PD035VX3元太3.5寸工业液晶屏,采用640*480分辨率200cd/m2亮度400:1对比度以及良好的视角,该款液晶屏品质优秀,咨询电话0571-86684288
品牌：元太 尺寸：3.5寸
分辨率：640*480 亮度：200cd/m2
视角：50/50/15/35 (Typ.)(CR≥10) 对比度：400:1
背光：WLED 工作温度：-30~80°C
立即联系
一：元太3.5寸工业液晶屏PD035VX3基本信息
| 品 牌 | 元太 |
| 液晶屏型号 | PD035VX3 |
| 工作温度 | -20~70°C |
| 存储温度 | -30~80°C |
| 当前生产状态 | 量产中 |
二：元太3.5寸工业液晶屏PD035VX3结构特征
| 液晶屏尺寸 | 3.5英寸 |
| 点分辨率 | 640（RGB)*480（VGA） |
| 像素排列 | RGB垂直条状 |
| 宽高比 | 4:3（宽:高） |
| 点间距 | 0.0375×0.1095 mm（横*竖） |
| 像素间距 | 0.1125×0.1095 mm（横*竖） |
| 面板重量 | 52.0±5.0g（Typ.） |
| 显示区域 | 72×52.56 mm（横*竖） |
| 可视区域 | 75.2×55.56 mm（横*竖） |
| 外观尺寸 | 84.03×65.24 mm（横*竖） |
| 外观尺寸 | 4.55 (Typ.) mm (厚度) |
| 触摸屏 | 无 |
三：元太3.5寸工业液晶屏PD035VX3光学特征
| 显示模式 | TN，常白显示，透射式 |
| 液晶屏亮度 | 200cd/m2 (Typ.) |
| 对比度 | 400:1 (Typ.) (透射) |
| 响应时间 | 15/25 (Typ.)(Tr/Td) (ms) |
| 可视角度 | 50/50/15/35 (Typ.)(CR≥10)(左/右/上/下) |
| 最佳视角 | 6点钟正视 |
| 白色色度 | Wx:0.310; Wy:0.330 |
四、元太3.5寸工业液晶屏PD035VX3发光系统
| 灯管位置 | 侧入式光源 |
| 光源类型 | WLED |
| 灯管数量 | 3S2P |
| 灯管形状 | 2串 |
| 光源寿命 | 30K(Typ.)(小时) |
| 单灯电压 | 11.4V (Max.) |
| 单灯电流 | 20mA (Typ.) |
| 灯管总功率 | 384/456mW (Typ./Max.) |
| 背光电路 | 无 |
五、元太3.5寸工业液晶屏PD035VX3信号接口
| 面板电压 | 3.3/3.3/10/17/-10V (Typ.)(VCC/VDD1/VDD2/VCG/VEE) |
| 面板电流 | 0.17/4.8/16.0/0.12/0.15mA(Typ.)(ICC/IDD1/IDD2/ICG/IEE) |
| 信号电压 | 0≤VIL≤0.2VDD1; 0.8VDD1≤VIH≤VDD1 |
| 接口类型 | TTL (1 ch, 6-bit) |
| 接口数量 | 1 pcs |
| 接口脚数 | 50 pins |
● 补充说明：以上PD035VX3资料仅供参考，如有某项不准确，可以联系我们客服提供产品PD035VX3的规格资料，产品均以pdf规格为准。
