产品型号：LH12864K29G
产品名称：12864K29G液晶屏 12864K29G价格-12864K29G
12864K29G单色液晶屏产品型号12864K29G系列分辨率128*64外型尺寸66.0*45.0*2.85视域尺寸63.0*42.60显示区域56.27*38.35控制器ST7567接口方式串口/并口工作温度-20℃~70℃电压3.3V,12864K29G液晶接口,12864K29G显示模块,12864K29G液晶模块,12864K29G液晶显示模块
品牌： 尺寸：66.0*45.0*2.85
分辨率：128*64 亮度：
视角： 对比度：
背光： 工作温度：-20℃ ̴ 70℃
一、介绍
LH12864K29G是COGLCD12864系列点阵型液晶显示模块。
二、模块基本参数表特征
| LH12864K29G单色液晶屏参数表 | |
| 产品型号 | 12864系列 |
| 市场价 | 在线咨询 |
| 分辨率 | 128*64 |
| 外型尺寸 | 66.0*45.0*2.85 |
| 视域尺寸 | 63.0*42.60 |
| 显示区域 | 56.27*38.35 |
| 显示类型 | STN/黄模-绿模 |
| 背光 | 白色背光 |
| LCD显示角度 | 12点钟直观 |
| 控制器 | ST7567 |
| 驱动方式 | 1/64 duty，1/9bias |
| 接口方式 | 串口/并口 |
| 连接方式 | 导电胶条，铁框 |
| 工作温度 | -20℃~ 70℃ |
| 存储温度 | -30℃~ 80℃ |
| 电压 | 3.0V |
| 工艺 | COG |
● 补充说明：模块外观尺寸可根据用户的要求进行适度调整。

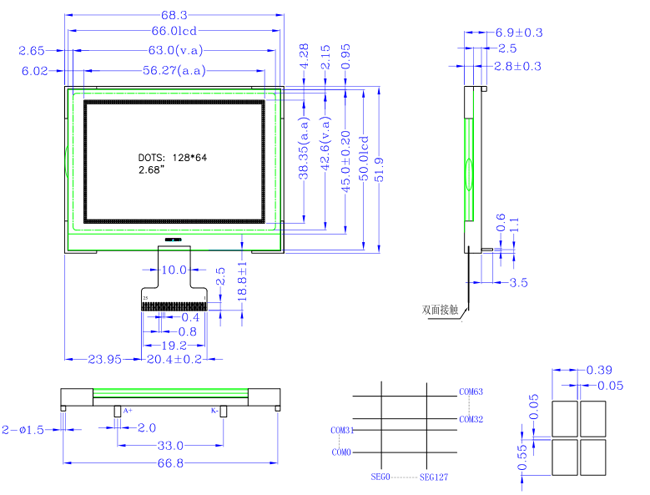

三：开模图纸
四：LH12864K29G液晶使用过程中注意事项
LH12864K29G出货前，我们已经做了精确的装配和调试,因此客户在使用操作时请注意以下
几点:
（1） 模块上装有 LCD 屏，必须避免剧烈震动、冲击、挤压和从高处掉落。
（2） 液晶显示模块避免扭动,拆卸金属钮角.
（3） 液晶显示模块避免在印有线路的工作平台上操作.
（4） 避免接触,调整,修改导电橡胶.
（5） 防止施加直流电.
（6） 液晶显示屏中的液晶材料是有害物质,当不慎溅落到手,身体,衣服等处时,应尽快用肥皂
冲洗干净。
