产品型号：LH12864K22G
产品名称：12864K22G液晶屏 12864K22G价格-12864K22G
12864K22G单色液晶屏产品型号12864K22G系列分辨率128*64外型尺寸56.6*31.6*1.75视域尺寸53.6*28.60显示区域48.61*24.93控制器ST7567接口方式串口/并口工作温度-10℃~60℃电压3.3V,12864K22G液晶接口,12864K22G显示模块,12864K22G液晶模块,12864K22G液晶显示模块,LCD1286
品牌： 尺寸：56.6*31.6*1.75
分辨率：128*64 亮度：
视角： 对比度：
背光： 工作温度：-10℃ ̴ 60℃
一、介绍
LH12864K22G是COGLCD12864系列点阵型液晶显示模块。
二、模块基本参数表特征
| LH12864K22单色液晶屏参数表 | |
| 产品型号 | 12864系列 |
| 市场价 | 在线咨询 |
| 分辨率 | 128*64 |
| 外型尺寸 | 56.6*31.6*1.75 |
| 视域尺寸 | 53.6*28.60 |
| 显示区域 | 48.61*24.93 |
| 显示类型 | STN/黄色-绿色 |
| 背光模式 | 黄色-绿色 |
| LCD显示角度 | 6点钟直观 |
| 控制器 | ST7567 |
| 驱动方式 | 1/64 duty，1/9bias |
| 接口方式 | 串口/并口 |
| 连接方式 | 导电胶条，铁框 |
| 工作温度 | -10℃~ 60℃ |
| 存储温度 | -20℃~ 70℃ |
| 电压 | 3.0V |
| 工艺 | COG |
● 补充说明：模块外观尺寸可根据用户的要求进行适度调整。

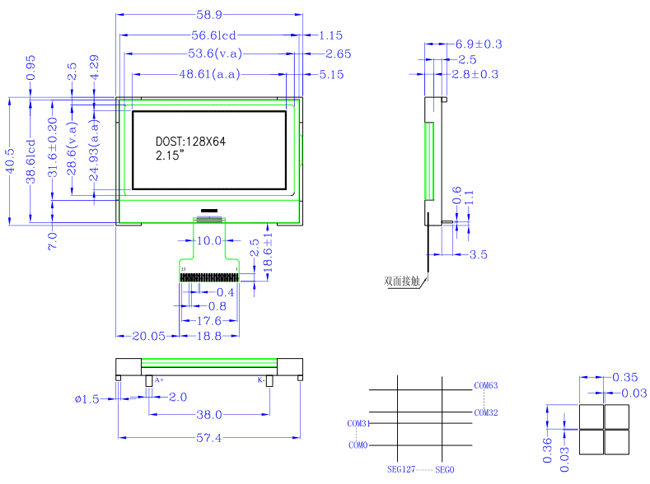

三：开模图纸
四：LH12864K22G液晶使用过程中注意事项
LH12864K22G液晶屏出货前，我们已经做了精确的装配和调试,因此客户在使用操作时请注意以下
几点:
（1） 模块上装有 LCD 屏，必须避免剧烈震动、冲击、挤压和从高处掉落。
（2） 液晶显示模块避免扭动,拆卸金属钮角.
（3） 液晶显示模块避免在印有线路的工作平台上操作.
（4） 避免接触,调整,修改导电橡胶.
（5） 防止施加直流电.
（6） 液晶显示屏中的液晶材料是有害物质,当不慎溅落到手,身体,衣服等处时,应尽快用肥皂
冲洗干净。
