产品型号：TM104SCH02（停止供货，替换型号咨询客服）

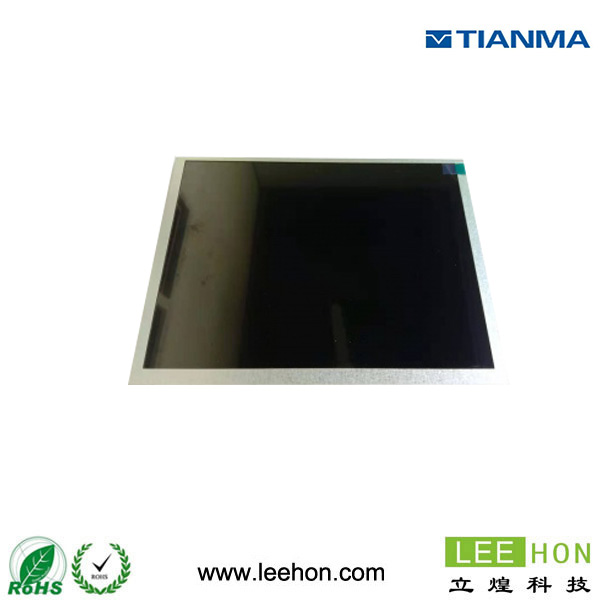

产品名称：TM104SCH02天马10.4寸液晶屏 - TM104SCH02安防监控人机界面
杭州立煌科技代理各类品牌10.4寸工业液晶屏产品,提供天马10.4寸TM104SCH02V2液晶显示屏,该款TM104SCH02V2液晶屏主要用于安防监控,电子电力,仪器仪表,船载,人机界面等众多行业领域应用
品牌：天马 尺寸：10.4寸
分辨率：800*600 亮度：230（cd/m2）
视角：45/65/65/65 对比度：400:1
背光：CCFL 工作温度：-20-70（℃）
立即联系
一：天马10.4寸工业液晶屏TM104SCH02基本信息
| 品 牌 | TIANMA |
| 液晶屏型号 | TM104SCH02 |
| 工作温度 | -20 ~ 70°C |
| 存储温度 | -30 ~ 80°C |
| 当前生产状态 | 已停产 |
二：天马10.4寸工业液晶屏TM104SCH02结构特征
| 液晶屏尺寸 | 10.4英寸 |
| 点分辨率 | 800RGB）* 600(SVGA) |
| 像素密度 | 96PPI |
| 像素排列 | RGB垂直条状 |
| 宽高比 | 4:3（宽:高） |
| 点间距 | 0.088*0.264mm（横*竖） |
| 像素间距 | 0.264*0.264mm（横*竖） |
| 面板重量 | 288g |
| 表面处理 | 雾面,Hard coating(3H) |
| 显示区域 | 211.2*158.4mm（横*竖） |
| 可视区域 | 215.0*162.0mm（横*竖） |
| 外观尺寸 | 236.0*176.9 mm（横*竖） |
| 外观尺寸 | 5.6(Typ.)mm (厚度) |
| 触摸屏 | 无 |
三：天马10.4寸工业液晶屏TM104SCH02光学特征
| 显示模式 | TN，常白显示，透射式 |
| 液晶屏亮度 | 230cd/m2(背光亮度可随意到1000nits) |
| 对比度 | 400:1 (Typ.) (透射) |
| 显示颜色 | 262K (6-bit) |
| 显示色域 | 50% NTSC (CIE1931) |
| 响应时间 | 10/15(Typ.)(Tr+Td)(ms) |
| 可视角度 | 65/65/45/65 (Typ.)(CR≥10) (左/右/上/下) |
| 最佳视角 | 12点钟直视 |
| 白色色度 | X:0.311;Y:0.330 |
| 白场变动 | 1.25/1.43 (Typ./Max.)(9 points) |
四、天马10.4寸工业液晶屏TM104SCH02发光系统
| 灯管位置 | 侧入式光源 |
| 光源类型 | CCFL |
| 灯管数量 | 1PCS |
| 单灯电压 | 520±52V |
| 单灯电流 | 3.0/5.5/7.0mA (Min./Typ./Max.) |
| 接口类型 | 端子 |
| 背光电路 | 无 |
五、天马10.4寸工业液晶屏TM104SCH02信号接口
| 信号大类 | LVDS |
| 信号小类 | LVDS (1 ch, 6-bit) |
| 面板电压 | 3.3V(Typ.) |
| 面板电流 | 260/380Ma(Typ./Max.) |
| 接口脚距 | 1.0mm |
| 接口数量 | 1pcs |
| 接口脚数 | 20pins |
● 补充说明：以上天马10.4寸工业液晶屏TM104SCH02资料仅供参考，如有某项不准确，可以联系我们客服提供产品的规格资料，产品均以pdf规格为准。
TM104SCH02面板尺寸： 10.4" (英寸) 分辨率： 800(RGB)×600 显示模式： TN，常白显示，透射式 表面处理： 雾面
