产品型号：TM101JVHG32-01

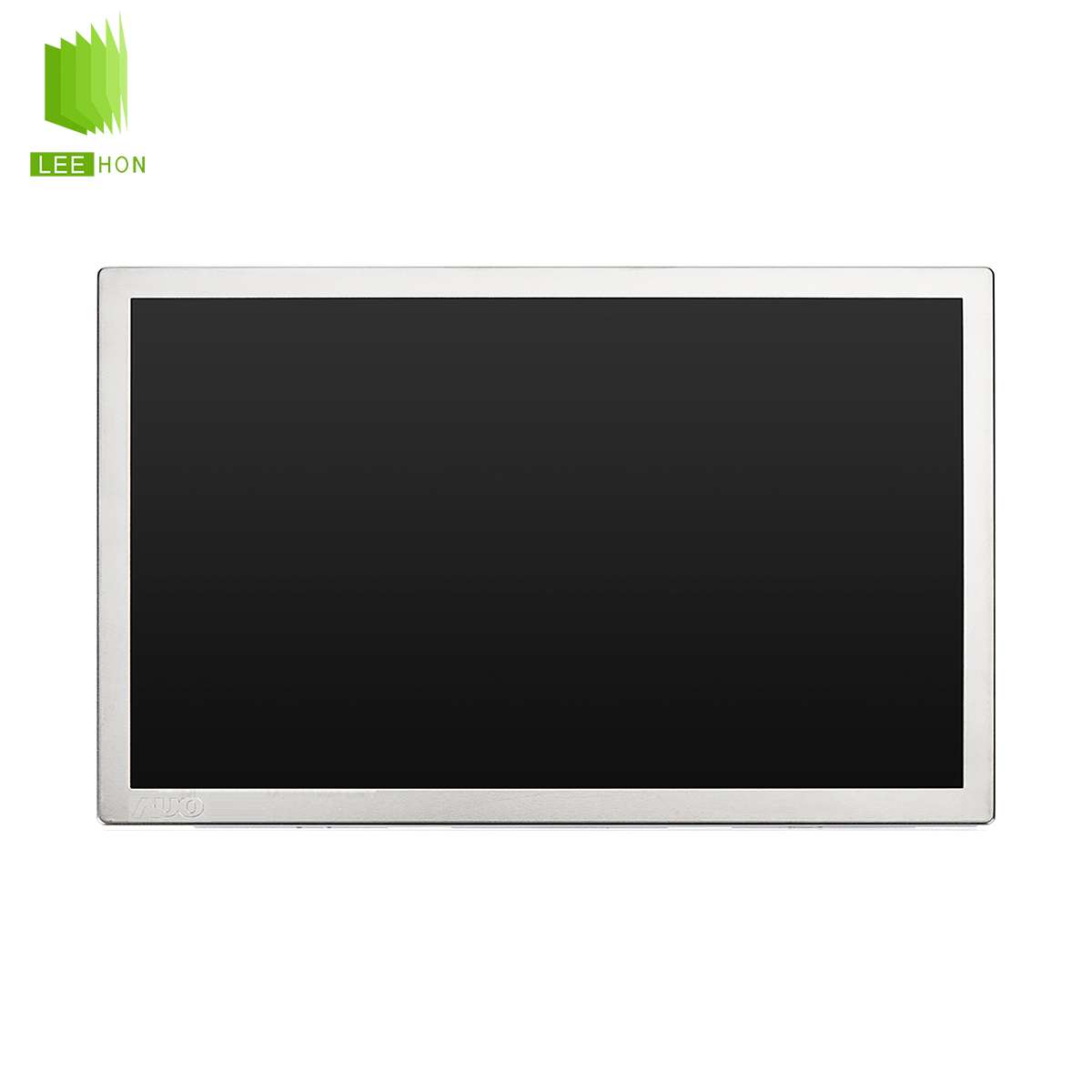

产品名称：天马10.1寸5点触摸透射式电容触摸屏 TM101JVHG32-01 1280*800 LVDS
TM101JVHG32-01是天马推出的一款宽温全视角的5点触摸透射式电容触摸屏,分辨率为1280*800,亮度为850cd/㎡,视角为85/85/85/85 (Typ.)(CR≥10),对比度为700:1,WLED背光,工作温度为-20~70℃
品牌：天马 (TIANMA) 尺寸：10.1寸
分辨率：1280*800 亮度：850cd/㎡
视角：85/85/85/85 (Typ.)(CR≥10) 对比度：700:1
背光：WLED 工作温度：-20~70℃
一：天马10.1寸液晶模组TM101JVHG32-01基本信息
|
品牌 |
天马 (TIANMA) |
|
液晶屏型号 |
TM101JVHG32-01 |
|
工作温度 |
-20~70℃ |
|
应用设备 |
工业 |
|
当前生产状态 |
量产中 |
二：天马10.1寸液晶模组TM101JVHG32-01结构特征
|
液晶屏尺寸 |
10.1寸 |
|
点分辨率 |
1280(RGB)×800, WXGA |
|
像素排列 |
RGB垂直条状 |
|
宽高比 |
16:10 (H:V) |
|
表面处理 |
Hard coating |
|
显示区域 |
216.96×135.6 mm (H×V) |
|
外观尺寸 |
258.66×177.3 mm (H×V) |
|
外观厚度 |
8.25/12.95 (Typ./Max.) mm |
|
重量 |
466g (Typ.) |
|
触摸屏 |
投射电容触摸屏 |
三、天马10.1寸液晶模组TM101JVHG32-01光学特征
|
显示模式 |
SFT，常黑显示，透射式 |
|
液晶屏亮度 |
850cd/㎡ |
|
对比度 |
700:1 |
|
显示颜色 |
262K/16.7M (6-bit / 6-bit + Hi-FRC) |
|
响应时间 |
25 (Typ.)(Tr+Td) (ms) |
|
可视角度 |
85/85/85/85 (Typ.)(CR≥10) |
|
光源类型 |
WLED |
四、天马10.1寸液晶模组TM101JVHG32-01信号接口
|
信号接口 |
LVDS (1 ch, 6/8-bit) |
|
电压输入 |
3.3V (Typ.) |
|
电流输入 |
300mA (Typ.) |
|
功耗 |
990mW (Typ.) |
|
接口类型 |
端子 |
● 补充说明：以上天马10.1寸液晶模组TM101JVHG32-01资料仅供参考，如有某项不准确，可以联系我们客服提供TM101JVHG32-01产品的规格资料，产品均以pdf规格为准。
