产品型号：AC121SA02（停止供货，替代型号咨询客服）

产品名称：AC121SA02宽温含LED驱动器液晶屏—AC121SA02

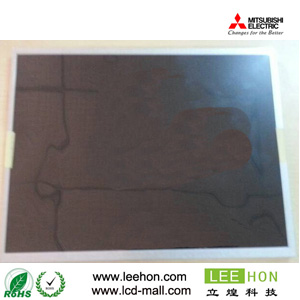

杭州立煌科技推出AC121SA02三菱12.1寸液晶屏,采用800*600分辨率500cd/m2亮度800:1对比度以及良好的视角,该款液晶屏品质优秀,立煌科技提供12.1寸液晶屏驱动板及驱动显示方案

品牌：三菱 尺寸：12.1寸

分辨率：800*600 亮度：500cd/m2 (Typ.)

视角：80/80/60/80 对比度：800:1

背光：WLED 工作温度：-30~80°C

立即联系

一：三菱12.1寸工业液晶屏AC121SA02基本信息

面板品牌 三菱（MITSUBISHI）
面板型号 AC121SA02
工作温度 -30~80°C
存储温度 -30~80°C
作业湿度 5-95 (%RH)
保存湿度 5-95 (%RH)
当前生产状态 已停产（兼容替代产品可以咨询在线客服）

二：三菱12.1寸工业液晶屏AC121SA02结构特征
液晶屏尺寸 12.1英寸
点分辨率 800（RGB)*600（SVGA）
像素密度 82PPI
像素排列 RGB垂直条状
宽高比 4:3(宽:高）
点间距 0.1025*0.3075mm（横*竖）
像素间距 0.3075*0.3075mm（横*竖）
面板重量 580g
表面处理 雾面，Hard coating（3H）
显示区域 246.0×184.5mm (横*竖)
显示区域 249.0×187.5 mm (横*竖)
外观尺寸 260.5×203.0mm (横*竖)
外观尺寸 9.5（Typ.） mm (厚度)
触摸屏 无

三：三菱12.1寸工业液晶屏AC121SA02光学特征
显示模式 TN，常白显示，透射式
液晶屏亮度 500cd/m2 (Typ.)(此屏背光亮度可增加到1000nits)
对比度 800:1 (Typ.) (透射)
显示颜色 262K/16.7M(6-bit /6-bit + Hi-FRC)
显示色域 72% NTSC (CIE1931)
响应时间 4/12(Typ.)(Tr/Td) (ms)
可视角度 80/80/60/80(Typ.)(CR≥10) (左/右/上/下)
最佳视角 6点钟方向
白色色度 X:0.313;Y:0.329
白场变动 1.30(Max.)( 9points)

四、三菱12.1寸工业液晶屏AC121SA02发光系统
灯管位置 侧入式光源（底部）
光源类型 WLED
光源寿命 100K(Typ.)（小时）
灯管易换 No
接口类型 端子
背光电路 含LED驱动器
背光电路 12.0±1.2V (输入电压)
背光电路 500/530/660mA(Min./Typ./Max.) (输入电流)

五、三菱12.1寸工业液晶屏AC121SA02信号接口
信号大类 LVDS
信号小类 LVDS(1 ch, 6/8-bit)
面板电压 3.3V (Typ.)
面板电流 280/350mA (Typ./Max.)
接口类型 端子
接口脚距 1.25mm
接口数量 1 pcs
接口脚数 20 pins
 ● 补充说明：以上资料仅供参考，如有某项不准确，可以联系我们客服提供产品的规格资料，产品均以pdf规格为准。
