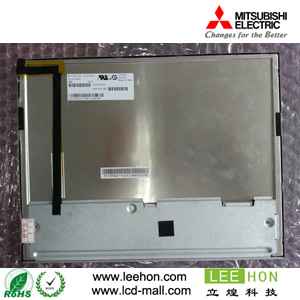

产品型号：AC121SA01（停止供货，替代型号咨询客服）
产品名称：AC121SA01日系高端高色彩饱和度工业液晶屏 -AC121SA01带LED驱动液晶
杭州立煌科技推出AC121SA01三菱12.1寸液晶屏,采用800*分00辨率450cd/m2亮度800:1对比度以及良好的视角,该款液晶屏品质优秀,立煌科技提供10.4寸液晶屏驱动板及驱动显示方案
品牌：三菱 尺寸：12.1寸
分辨率：800*600 亮度：450cd/m2
视角：80/80/60/80 对比度：800:1
背光：WLED 工作温度：-30~80°C
立即联系
一： 12.1寸工业液晶屏AC121SA01基本信息
| 面板品牌 | MITSUBISHI |
| 面板型号 | AC121SA01 |
| 型号别名 | T-55533D104J-LW-A-AAN |
| 工作温度 | -30~80°C |
| 存储温度 | -30~80°C |
| 作业湿度 | 5-95 (%RH) |
| 保存湿度 | 5-95 (%RH) |
| 当前生产状态 | 已经停产（兼容替代型号可以咨询在线客服） |
二： 12.1寸工业液晶屏AC121SA01结构特征
| 液晶屏尺寸 | 12.1英寸 |
| 点分辨率 | 800（RGB)*600（SVGA） |
| 像素密度 | 82PPI |
| 像素排列 | RGB垂直条状 |
| 宽高比 | 4:3(宽:高） |
| 点间距 | 0.1025*0.3075mm（横*竖） |
| 像素间距 | 0.3075*0.3075mm（横*竖） |
| 面板重量 | 580g (Typ.) |
| 表面处理 | 雾面，Hard coating（3H） |
| 显示区域 | 246.0×184.5mm (横*竖) |
| 显示区域 | 249.0×187.5mm (横*竖) |
| 外观尺寸 | 260.0×203.0mm (横*竖) |
| 外观尺寸 | 9.5 (Typ.) mm (厚度) |
| 触摸屏 | 无 |
三： 12.1寸工业液晶屏AC121SA01光学特征
| 显示模式 | TN，常白显示，透射式 |
| 液晶屏亮度 | 450cd/m2 (Typ.) |
| 对比度 | 800:1 (Typ.) (透射) |
| 显示颜色 | 262K/16.7M(6-bit /6-bit + Hi-FRC) |
| 显示色域 | 72% NTSC (CIE1931) |
| 响应时间 | 4/12(Typ.)(Tr/Td) (ms) |
| 可视角度 | 80/80/60/80(Typ.)(CR≥10) (左/右/上/下) |
| 最佳视角 | 6点钟方向 |
| 白色色度 | X:0.313;Y:0.329 |
| 白场变动 | 1.33(Max.)( 9points) |
四、12.1寸工业液晶屏AC121SA01发光系统
| 灯管位置 | 侧入式光源（底部） |
| 光源类型 | WLED |
| 光源寿命 | 100K(Typ.)（小时） |
| 接口类型 | 端子 |
| 背光电路 | 含LED驱动器 |
| 背光电路 | 12.0±1.2V (输入电压) |
| 背光电路 | 450/480/560mA (Min./Typ./Max.) (输入电流) |
| 背光功耗 | 5.8/6.1W (Typ./Max.) |
五、12.1寸工业液晶屏AC121SA01信号接口
| 信号大类 | LVDS |
| 信号小类 | LVDS(1 ch, 6/8-bit) |
| 面板电压 | 3.3V (Typ.) |
| 面板电流 | 280/350mA (Typ./Max.) |
| 接口类型 | 端子 |
| 接口脚距 | 1.25mm |
| 接口数量 | 1 pcs |
| 接口脚数 | 20 pins |
