产品型号：AA104VH01（停止供货，替代型号咨询客服）

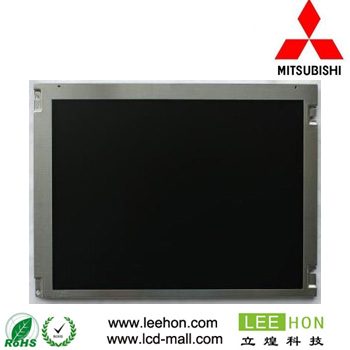

产品名称：三菱10.4寸640*480分辨率，AA104VH01,三菱800亮度工业屏-10.4寸VGA液晶屏
三菱原厂原包A规液晶屏-AA104VH01,640*480的分辨率,VGA液晶屏,拥有800高亮度的显示效果--性价比高
品牌：三菱 尺寸：10.4寸
分辨率：640*480 亮度：800cd/m2 (Typ.)
视角：70/70/65/65 (Typ.)(CR≥10) (左/右/上/下) 对比度：700:1 (Typ.) (透射)
背光：WLED 工作温度：-20~70°C
立即联系
一：三菱10.4寸工业液晶屏AA104VH01基本信息
| 面板品牌 | 三菱（MITSUBISHI） |
| 面板型号 | AA104VH01 |
| 型号别名 | T-55532D104J-LW-A-AAN |
| 工作温度 | -20~70°C |
| 存储温度 | -20~80°C |
| 当前生产状态 | 已停产（兼容替代产品可以咨询在线客服） |
二：三菱10.4寸工业液晶屏AA104VH01结构特征
| 液晶屏尺寸 | 10.4英寸 |
| 点分辨率 | 640（RGB)*480（VGA） |
| 像素排列 | RGB垂直条状 |
| 宽高比 | 4:3(宽:高） |
| 点间距 | 0.110*0.330mm（横*竖） |
| 像素间距 | 0.330*0.330mm（横*竖） |
| 面板重量 | 520g（Typ.） |
| 表面处理 | 雾面，Hard coating（3H） |
| 显示区域 | 211.2×158.4mm (横*竖) |
| 可视区域 | 215.4×161.8 mm (横*竖) |
| 外观尺寸 | 241×180.2mm (横*竖) |
| 外观尺寸 | 10.5±0.5 mm (厚度) |
| 安装孔位 | Face mounting holes (2-桅3.5, 2-R1.75) on left, right bezel |
三：三菱10.4寸工业液晶屏AA104VH01光学特征
| 显示模式 | TN，常白显示，透射式 |
| 液晶屏亮度 | 800cd/m2 (Typ.) |
| 对比度 | 700:1 (Typ.) (透射) |
| 显示颜色 | 262K (6-bit ) |
| 显示色域 | 40% NTSC (CIE1931) |
| 响应时间 | 4/12(Typ.)(Tr/Td) (ms) |
| 可视角度 | 70/70/65/65 (Typ.)(CR≥10) (左/右/上/下) |
| 最佳视角 | 6点钟 |
| 白色色度 | X:0.313;Y:0.329 |
| 白场变动 | 1.30（Max.）（5 points） |
四、三菱10.4寸工业液晶屏AA104VH01发光系统
| 灯管位置 | 侧入式光源 |
| 光源类型 | WLED |
| 灯管数量 | 2 strings |
| 灯管形状 | 2串 |
| 光源寿命 | 60K(Min.)（小时） |
| 单灯电压 | 27/33.6V (Typ./MAX.) |
| 单灯电流 | 80/90mA (Typ./Max.) |
| 接口类型 | 端子 |
| 背光电路 | 无 |
五、三菱10.4寸工业液晶屏AA104VH01信号接口
| 信号大类 | Parallel RGB |
| 信号小类 | CMOS(1 ch, 6-bit) |
| 面板电压 | 3.3V (Typ.) |
| 面板电流 | 250/430mA(Typ./Max.) |
| 接口类型 | 端子 |
| 接口脚距 | 1.0mm |
| 接口数量 | 1 pcs |
| 接口脚数 | 31 pins |
