产品型号：AA104XF02（停止供货，替代型号咨询客服）

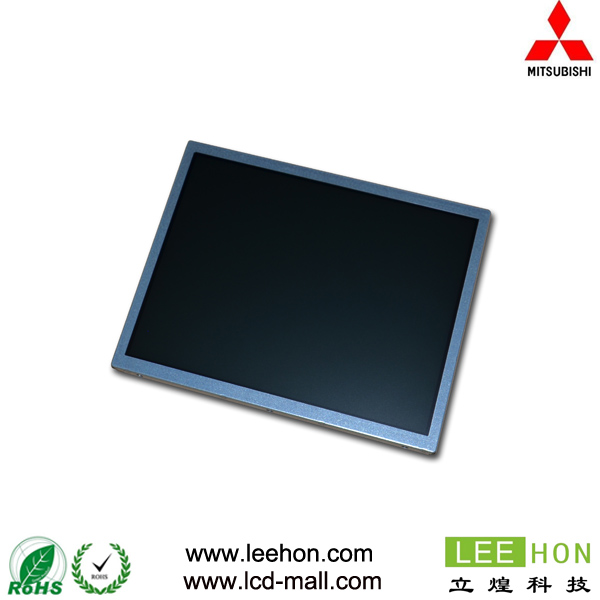

产品名称：AA104XF02三菱10.4寸全视角宽温工业液晶AA104XF02 亮度900-AA104XF02
杭州立煌科技推出AA104XF02三菱10.4寸液晶屏,采用800*480分辨率600cd/m2亮度700:1对比度以及良好的视角,该款液晶屏品质优秀,立煌科技提供10.4寸液晶屏驱动板及驱动显示方案
品牌：三菱 尺寸：10.4寸
分辨率：1024*768 亮度：600 cd/m2
视角：80/80/80/60 (Typ.)(CR≥10) 对比度：700:1 (Typ.) (透射)
背光： 工作温度：-30 ~80°C
立即联系
一：三菱10.4寸工业液晶AA104XF02基本信息
| 品 牌 | MITSUBISHI |
| 面板型号 | AA104XF02 |
| 工作温度 | -30 ~80°C |
| 存储温度 | -30 ~80°C |
| 抗振能力 | 1.0G（9.8 m/s2） |
| 生产状况 | 已停产（兼容替代产品可以咨询在线客服） |
二：三菱10.4寸工业液晶AA104XF02 结构特征
| 液晶屏尺寸 | 10.4英寸 | ||
| 点分辨率 | 1024(RGB)×768（XGA） | ||
| 像素布局 | RGB垂直条状 | ||
| 宽高比 | 4 : 3（宽:高） | ||
| 点间距 | 0.0685×0.2055 （横*竖） | ||
| 像素间距 | 0.2055×0.2055（横*竖） | ||
| 显示区域 | 210.4(H) × 157.8(V) | ||
| 可视区域 | 215.4(H) × 161.8(V) | ||
| 外观尺寸 | 230(H) × 180.2(V) | ||
| 外观厚度 | 9.5±0.5 mm | ||
| 外观形状 | 平面矩形 | ||
| 安装孔位 | Side mounting holes (4-M3) on left, right bezel | ||
| 重量 | 465g (Typ.) | ||
| 表面处理 | 雾面，Hard coating (3H) | ||
| 触摸屏 | 无 | ||
三、三菱10.4寸工业液晶AA104XF02光学特征
| 显示模式 | TN，常白显示，透射式 |
| 液晶屏亮度 | 600 cd/m² (Typ.) |
| 对比度 | 700:1 (Typ.) (透射) |
| 显示颜色 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
| 反应时间 | 4/12 (Typ.)(Tr/Td) |
| 可视角度 | 80/80/80/60 (Typ.)(CR≥10) |
| 最佳视角 | 全视角 |
| 色域 | 40% NTSC (CIE1931) |
| 亮度变动 | 1.30 (Max.)(5 points) |
| 色度 | Wx:0.313; Wy:0.329 |
四、三菱10.4寸工业液晶AA104XF02背光详情
| 工作频率 | 60Hz |
| 翻转扫描 | 翻转（180°） |
| 功率总耗 | 5.3W (Typ.) |
五、三菱10.4寸工业液晶AA104XF02信号详情
| 信号电气电压供应 | 3.3V (Typ.) | |
| 信号电气电流供应 | 310/490mA (Typ./Max.) | |
| 信号类型 | LVDS (1 ch, 6/8-bit) | |
| 接口特征类型 | 端子 | |
| 接口详情脚距 | 1.25 mm | |
| 接口详情脚数 | 20 pins | |
| 接口详情数量 | 1 pcs | |
| 接口详情脚定义 | LVDS-20P1C8B-010H | |
六、三菱10.4寸工业液晶AA104XF02光源详情
| 光源类型 | WLED |
| 光源寿命 | 100K(Typ.) (Hours) |
| 光源位置 | 侧入式光源 |
| 灯管电气 电压供应 | 12.0±1.2V (Typ./Max.) |
| 灯管电气电流供应 | 350/430mA (Typ./Max.) |
| 接口特征类型 | 端子 |
| 接口详情脚距 | 1.25mm |
| 接口详情脚数 | 20 pins |
| 接口详情数量 | 1 pcs |
● 补充说明：以上资料仅供参考，如有某项不准确，可以联系我们客服提供产品的规格资料，产品均以pdf规格为准。
