产品型号：HJ080NA-04F（停止供货,替代型号咨询客服）

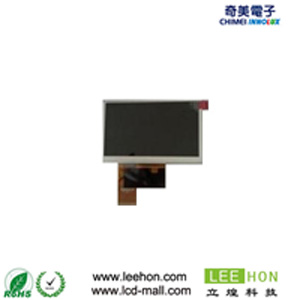

产品名称：HJ080NA-04F奇美8寸LVDS信号接口LED背光工业液晶屏-HJ080NA-04F工控屏
奇美8寸工业液晶屏（HJ080NA-04F）参数表型号HJ080NA-04F尺寸8寸解析度1024x3(RGB)x768点距0.05275x0.15825(mm)可视范围165.2(H)x124.7(V)(mm)视角R/L/U/D75/75/75/75(Deg)点阵排布R.G.B.VerticalStripe信号接口LVDS亮度250
品牌：奇美 尺寸：8.0寸
分辨率：1024*768 亮度：250 cd/m2
视角：75/75/75/75 对比度：700:1
背光：LED 工作温度：-10-50 (℃)
立即联系
一：奇美8寸工业液晶屏HJ080NA-04F基本信息
| 品 牌 | 奇美（CHI MEI/INNOLUX） |
| 液晶屏型号 | HJ080NA-04F |
| 工作温度 | -10~50°C |
| 存储温度 | -20~60°C |
| 作业湿度 | 5-95 (%RH) |
| 保存湿度 | 5-95 (%RH) |
| 当前生产状态 | 已停下（兼容替代型号可以咨询在线客服） |
二：奇美8寸工业液晶屏HJ080NA-04F结构特征
| 液晶屏尺寸 | 8.0英寸 |
| 点分辨率 | 1024（RGB)*768（WVGA） |
| 像素密度 | 160PPI |
| 像素排列 | RGB垂直条状 |
| 宽高比 | 4:3宽:高） |
| 点间距 | 0.05275*0.15825mm（横*竖） |
| 像素间距 | 0.15825*0.15825（横*竖） |
| 面板重量 | TBD |
| 表面处理 | Hard coating |
| 显示区域 | 162.048*121.536mm（横*竖） |
| 可视区域 | 165.2*124.7mm（横*竖） |
| 外观尺寸 | 174.0*136.0mm（横*竖） |
| 外观尺寸 | 2.8±0.3 mm (厚度) |
| 触摸屏 | 无 |
三：奇美8寸工业液晶屏HJ080NA-04F光学特征
| 显示模式 | TN，常白显示，透射式 |
| 液晶屏亮度 | 250cd/m2 (Typ.) |
| 对比度 | 700:1 (Typ.) (透射) |
| 显示颜色 | 262K/16.7M (6-bit / 6-bit+Hi-FRC) |
| 显示色域 | 50% NTSC (CIE1931) |
| 响应时间 | 10/15(Typ.)(Tr+Td) (ms) |
| 可视角度 | 75/75/75/75(Typ.)(CR≥10) (左/右/上/下) |
| 最佳视角 | 4:30点钟正视 |
| 白色色度 | X:0.310; Y:0.330 |
| 白场变动 | 1.33/1.43 (Typ./Max.)(9points) |
四、奇美8寸工业液晶屏HJ080NA-04F发光系统
| 灯管位置 | 侧入式光源 |
| 光源类型 | WLED |
| 灯管数量 | 3S9P |
| 灯管形状 | 阵列 |
| 光源寿命 | 20K(Min..)(小时) |
| 单灯电压 | 9.3±0.9V |
| 单灯电流 | 180±10mA |
| 灯管总功率 | 1.674W (Typ.) |
| 接口类型 | 包含在屏信号接口中 |
| 背光电路 | 无 |
五、奇美8寸工业液晶屏HJ080NA-04F信号接口
| 信号大类 | LVDS |
| 信号小类 | LVDS(1ch，6/8-bit) |
| 面板电压 | 3.3/11.5/22/-7V (VCC/AVDD/VGH/VGL) |
| 面板电流 | 40/20/0.35/0.35mA (Typ.)(ICC/IADD/IGH/IGL) |
| 接口类型 | FPC |
| 接口脚距 | 0.5mm |
| 接口数量 | 1 pcs |
| 接口脚数 | 40 pins |
● 补充说明：以上奇美8寸工业液晶屏HJ080NA-04F资料仅供参考，如有某项不准确，可以联系我们客服提供产品的规格资料，产品均以pdf规格为准。
