产品型号：G150XNE-L01

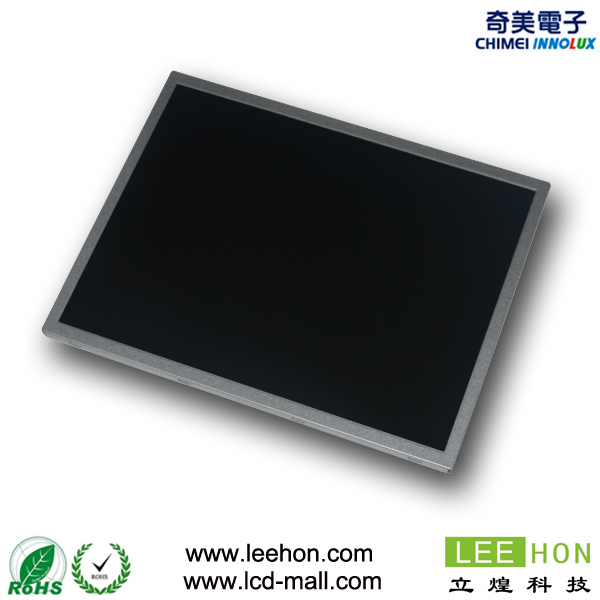

产品名称：G150XNE-L01奇美15寸全视角 超宽温2016年新出工业液晶屏-G150XNE-L01
奇美15寸宽温LCD屏——G150XNE-L01,这款是奇美2016年新出的一款15寸的宽温LCD屏,其工作温度能达到-30~+80℃,对比度高达2500:1,是一款宽温高对比的工控屏
品牌：奇美 尺寸：15寸
分辨率：1024*768 亮度：500cd/m2
视角：88/88/88/88(Typ.)(CR≥10) (左/右/上/下) 对比度：2500:1
背光：WLED 工作温度：-30~80°C
一：奇美15寸工业液晶屏G150XNE-L01基本信息
|
面板品牌 |
奇美 (INNOLUX) |
|
面板型号 |
G150XNE-L01 |
|
工作温度 |
-30~80°C |
|
存储温度 |
-40~85°C |
|
作业湿度 |
5-95 (%RH) |
|
保存湿度 |
5-95 (%RH) |
|
当前生产状态 |
2016,Q3发样——2016，Q4开始量产 |
二：奇美15寸工业液晶屏 G150XNE-L01结构特征
|
液晶屏尺寸 |
15英寸 |
|
点分辨率 |
1024（RGB)*768（XGA） |
|
像素密度 |
85PPI |
|
像素排列 |
RGB垂直条状 |
|
宽高比 |
4:3宽:高） |
|
点间距 |
0.099*0.297mm（横*竖） |
|
像素间距 |
0.297*0.297mm（横*竖） |
|
面板重量 |
0.97/1.01KgS（Typ./MAX.） |
|
表面处理 |
雾面 ，Hard coating（3H） |
|
显示区域 |
304.1*228.1mm (横*竖) |
|
可视区域 |
307.4*231.3mm (横*竖) |
|
外观尺寸 |
326.5*253.5 mm (横*竖) |
|
外观尺寸 |
9.1±0.5(Typ./Max) mm (厚度) |
|
触摸屏 |
无 |
三：奇美15寸工业液晶屏 G150XNE-L01光学特征
|
显示模式 |
AAS，常黑显示，透射式 |
|
液晶屏亮度 |
500cd/m2 (Typ.) |
|
对比度 |
2500:1 (Typ.) (透射) |
|
显示颜色 |
262K/16.7M(6-bit /6-bit+Hi-FRC) |
|
显示色域 |
72% NTSC (CIE1931) |
|
响应时间 |
13/5(Typ.)(Tr/Td) (ms) |
|
可视角度 |
88/88/88/88(Typ.)(CR≥10) (左/右/上/下) |
|
最佳视角 |
全视角 |
|
白色色度 |
Wx:0.313;Wy:0.329 |
|
白场变动 |
1.25/1.33(Typ./Max.)( 9points) |
四、奇美15寸工业液晶屏 G150XNE-L01发光系统
|
灯管位置 |
侧入式光源 |
|
光源类型 |
WLED |
|
光源寿命 |
70K(Min.)（小时） |
|
接口类型 |
端子 |
|
背光电路 |
含LED驱动器 |
|
背光电路 |
12.0±1.2V (输入电压)） |
|
背光电路 |
0.67±0.1A(输入电流) |
|
背光功耗 |
8.04W (Max.) |
五、奇美15寸工业液晶屏G150XNE-L01信号接口
|
信号大类 |
LVDS |
|
信号小类 |
LVDS(1 ch, 6/8-bit) |
|
面板电压 |
3.3V (Typ.) |
|
面板电流 |
TBD |
|
接口类型 |
端子 |
|
接口脚距 |
1.25mm |
|
接口数量 |
1 pcs |
|
接口脚数 |
20 pins |
● 补充说明：以上G150XNE-L01资料仅供参考，如有某项不准确，可以联系我们客服提供产品的规格资料，产品均以pdf规格为准。
