我们在上一篇讲了四线电阻触摸屏的结构以及制作，这篇文章就来给大家来介绍一下四线电阻屏的工作原理：

     四线电阻触摸屏主要是是由镀有ITO镀层的两层薄膜所组成。其中的一层在屏幕的左右边缘，各有一条垂直的总线，另外一层是在屏幕的顶部和底部都各有一条水平的总线。如果你在一层的薄膜两条总线上施加以电压，那么在ITO的镀层之上就会形成一个均匀的电场。当其使用者触击到触摸屏时，触击点的两层薄膜就会发生接触，在另外一层的薄膜之上就可以测量到接触点的电压值了。

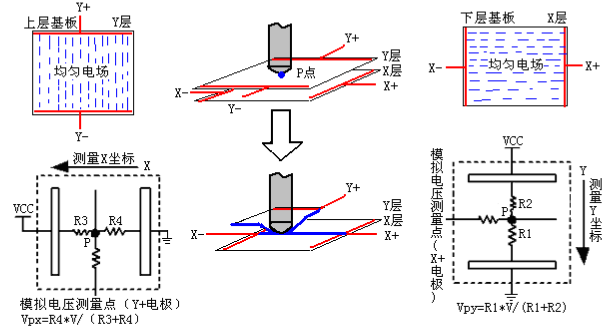

     四线电阻触摸屏工作原理的示意图：

     为了能在X轴方向上来进行测量； 所以将左侧的总线偏置为0V，右侧的总线偏置设为VCC。将顶部或者底部的总线连接到了ADC，当顶层于底层发生接触时就可以作一次测量了。

     为了能在Y轴方向上来进行测量，所以将底部的总线偏置设为0V，顶部的总线偏置设为VCC。将ADC输入端接向右侧总线或者左侧总线，当其顶层和底层两层发生接触时就可以对电压进行测量了。

     如上图，最终测量出来的电压值和其接触点的位置线性相关，也就是可以由VPY和VPX分别的计算出接触点P的X和Y座标。

     在实际的测量之中，控制电路可能会交替的在X和Y电极组上施加VCC的电压，进行电压的测量和计算接触点的座标。举例说明测量的全过程：

     首先第一步：在X-上施加于0V电压，X+上施加于VCC，然后测量Y-（或者Y+）电极上的电压值VPX，然后计算出接触点P的X座标。

     第二步：在Y-上施加于0V的电压，在Y+上施加VCC，测量出X-（或X+）电极上的电压值VPY。然后计算出接触点P的Y座标。

     以上的两个步骤可以组成一个测量周期，可以得到一组(X,Y)的座标。
