触摸技术已经广泛应用于智能手机、平板等消费电子产品。

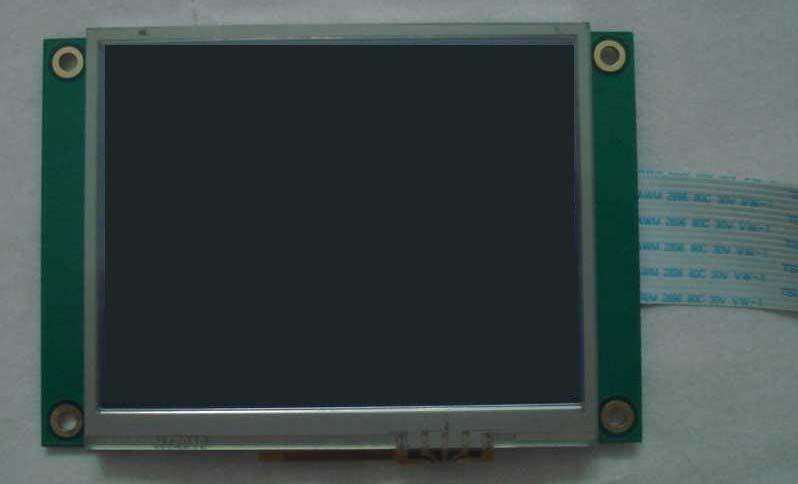

触摸液晶屏技术



触摸液晶屏技术是一种新型的人机交互输入方式，与传统的键盘和鼠标输入方式相比，触摸液晶屏输入更直观。配合识别软件，触摸液晶屏还可以实现手写输入。



触摸液晶屏原理



电阻式触摸液晶屏技术电阻屏是利用触摸液晶屏表面随着所受压力的变化，产生屏幕凹凸变形而引起的电阻变化实现精确定位的触摸液晶屏技术。电阻屏性能具备以下特点：①它们都是一种对外界完全隔离的工作环境，不怕灰尘、水汽和油污②可以用任何物体来触摸，可以用来写字画画，这是它们比较大的优势③电阻触摸屏的精度只取决于A/D转换的精度，因此都能轻松达到4096*4096·按照实现原理不同，电阻式触摸液晶屏分为四线和五线两类。表面声波（SAW）式SAW触摸液晶屏是由一个针对X和Y轴的有发送和接收的压电传感器的玻璃涂层。该控制器发送电信号至发射传感器，并在玻璃的表面内将信号转换成超声波。通过反射器阵列，这些波覆盖整个触摸液晶屏。对面的反射器收集和控制这些波至接收传感器，将他们转换成电信号。对每个轴重复这个过程。用户触摸时吸收了传播的波的一部分。接收到的对应X和Y坐标的信号与存储的数字分布图相比较，从而识别变化并计算出坐标。



触摸液晶屏附着在显示器的表面，与显示器配合使用。通过触摸产生模拟电信号，经过转换为数字信号由微处理器计算得出触摸点的坐标，从而得到操作者的意图并执行。触摸液晶屏按其技术原理可分为五类：矢量压力传感式、电阻式、电容式、红外线式和表面声波式，其中电阻式触摸液晶屏在实际应用中用的较多。电阻式触摸液晶屏由4层的透明薄构成，最下面是玻璃或有机玻璃构成的基层，最上面是一层外表面经过硬化处理从而光滑防刮的塑料层，附着在上下两层内表面的两层为金属导电层（OTI，氧化铟），这两层由细小的透明隔离点进行绝缘。当手指触摸屏幕时，两导电层在触摸点处接触。



触摸液晶屏的两个金属导电层分别用来测量X轴和Y轴方向的坐标。用于X坐标测量的导电层从左右两端引出两个电极，记为X+和X-。用于Y坐标测量的导电层从上下两端引出两个电极，记为Y+和Y-。这就是四线电阻触摸液晶屏的引线构成。当在一对电极上施加电压时，在该导电层上就会形成均匀连续的电压分布。若在X方向的电极对上施加一确定的电压，而Y方向电极对上不加电压时，在X平行电压场中，触点处的电压值可以在Y+（或Y-）电极上反映出来，通过测量Y+电极对地的电压大小，便可得知触点的X坐标值。同理，当在Y电极对上加电压，而X电极对上不加电压时，通过测量X+电极的电压，便可得知触点的Y坐标。测量原理如图1所示。



五线式触摸液晶屏与四线式不同。主要区别在于五线触摸液晶屏将其中一导电层的四端均引出来作为四个电极，另一导电层仅仅作为测量的导体输出X向和Y向的电压，测量时要交替在X向和Y向上施加电压。



触摸液晶屏技术的分类



根据屏幕表面定位原理不同，可以把触摸液晶屏技术分声学脉冲识别（APR）技术，表面声波（SAW）技术电容式触摸液晶屏技术和电阻式触摸液晶屏技术红外/光学式技术两类。



声学脉冲识别（APR）技术APR由一个玻璃显示器涂层或其他坚硬的基板组成，背面安装了4个压电传感器。该传感器安装在可见区域的两个对角上，通过一根弯曲的电缆连接到控制卡。用户触摸液晶屏幕时，手指或者触笔和玻璃之间的拖动发生了碰撞或摩擦，于是就产生了声波。波辐射离开接触点传向传感器，按声波的比例产生电信号。在控制卡中放大这些信号，然后转换为数字数据流。比较数据与事先存储的声音列表来确定触摸液晶的位置。APR设计成能够消除环境的影响和外部的声音，因为这些因素与存储的声音列表不匹配。



表面声波（SAW）技术SAW触摸液晶屏是由一个针对X和Y轴的有发送和接收的压电传感器的玻璃涂层。该控制器发送电信号至发射传感器，并在玻璃的表面内将信号转换成超声波。通过反射器阵列，这些波覆盖整个触摸液晶屏。对面的反射器收集和控制这些波至接收传感器，将他们转换成电信号。对每个轴重复这个过程。用户触摸时吸收了传播的波的一部分。接收到的对应X和Y坐标的信号与存储的数字分布图相比较，从而识别变化并计算出坐标。
