电阻式触摸屏的基本结构

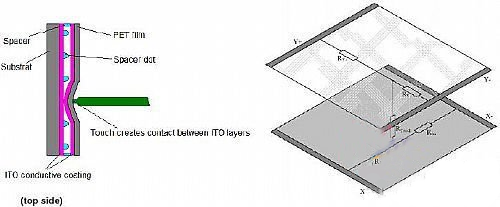

四线电阻式触摸屏的结构如上图,在玻璃或丙烯酸基板上覆盖有两层透平,均匀导电的ITO层,分别做为X电极和Y电极,它们之间由均匀排列的透明格点分开绝缘。其中下层的ITO与玻璃基板附着,上层的ITO附着在PET薄膜上。X电极和Y电极的正负端由“导电条”(图中黑色条形部分)分别从两端引出,且X电极和Y电极导电条的位置相互垂直。引出端X-,X+,Y-,Y+一共四条线,这就是四线电阻式触摸屏名称的由来。当有物体接触触摸屏表面并施以一定的压力时,上层的ITO导电层发生形变与下层ITO发生接触,该结构可以等效为相应的电路,如下图
电阻式触摸屏的基本结构
计算触点的X,Y坐标分为如下两步:
  1.计算Y坐标,在Y+电极施加驱动电压Vdrive,Y-电极接地,X+做为引出端测量得到接触点的电压,由于ITO层均匀导电,触点电压与Vdrive电压之比等于触点Y坐标与屏高度之比。
  2.计算X坐标,在X+电极施加驱动电压Vdrive,X-电极接地,Y+做为引出端测量得到接触点的电压,由于ITO层均匀导电,触点电压与Vdrive电压之比等于触点X坐标与屏宽度之比。
电阻式触摸屏的基本结构
