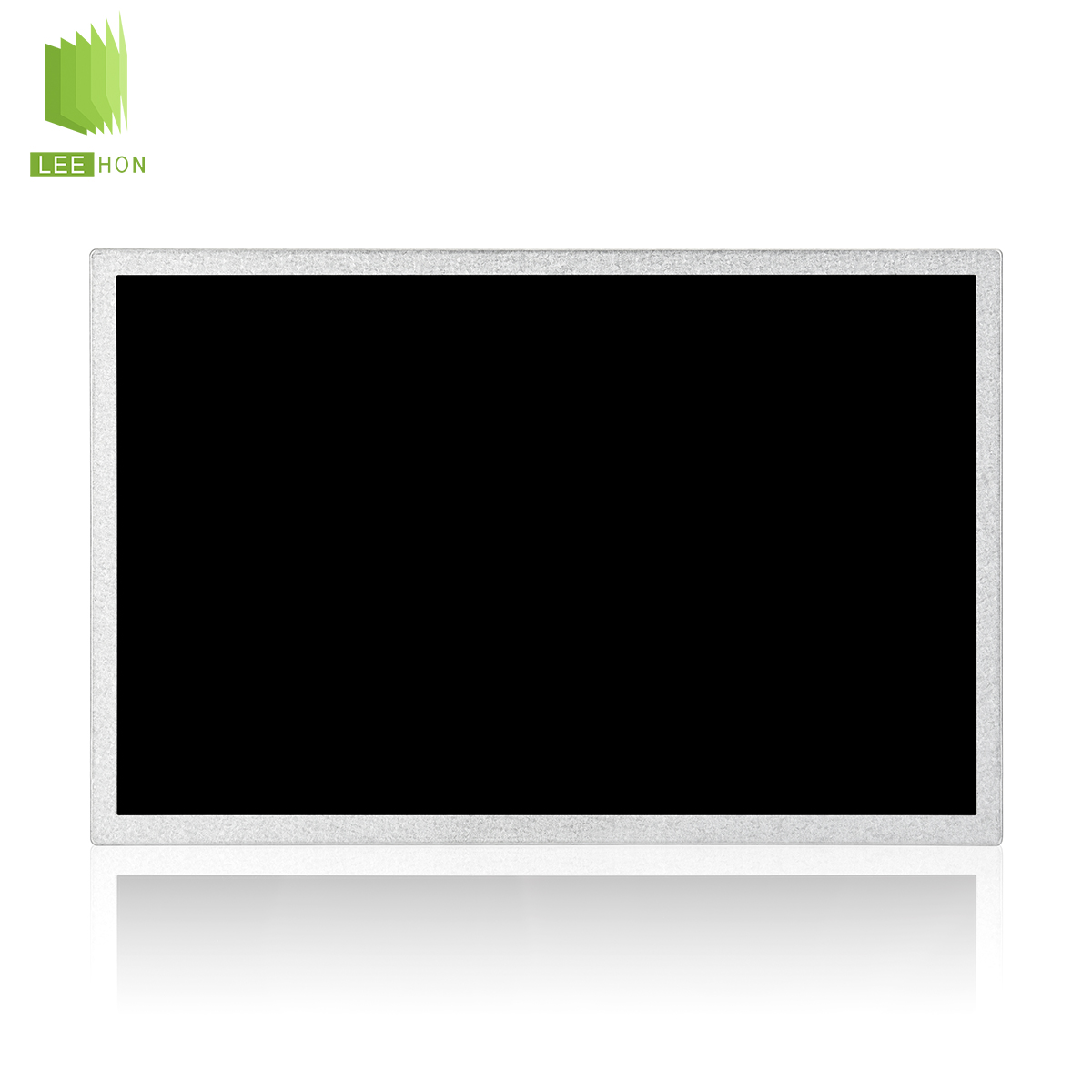

产品型号：MV270FHM-N20
产品名称：京东方MV270FHM-N20 27寸 分辨率1920*1080 对比度1000:1 常黑显示 工作温度0 ~ 50 °C
MV270FHM-N20是京东方(BOE)推出的一款27.0英寸a-SiTFT-LCD液晶模组产品,它装配有WLED背光,无背光驱动,无触摸.此产品工作温度为0~50°C,存储温度为-20~60°C,耐振动性为1.5G(14.7m/s²
品牌：京东方 尺寸：27寸
分辨率：1920*1080 亮度：300 cd/m²
视角：89/89/89/89 (Typ.)(CR≥10) 对比度： 1000 : 1
背光：WLED 工作温度：0 ~ 50 °C
一：京东方27.0寸工业液晶屏MV270FHM-N20基本信息
|
品牌 |
京东方 (BOE) |
|
液晶屏型号 |
MV270FHM-N20 |
|
别名 |
- |
|
工作温度 |
0~50℃ |
|
存储温度 |
-20~60℃ |
|
应用设备 |
工业 |
|
耐振动性 |
- |
|
当前生产状态 |
量产中 |
二：京东方27.0寸工业液晶屏MV270FHM-N20结构特征
|
液晶屏尺寸 |
27.0寸 |
|
点分辨率 |
1920(RGB)×1080, FHD |
|
像素排列 |
RGB垂直条状 |
|
宽高比 |
16:9 (H:V) |
|
点间距 |
0.1038×0.3114 mm (H×V) |
|
像素间距 |
0.3114×0.3114 mm (H×V) [81PPI] |
|
表面处理 |
雾面 (Haze 25%)，Hard coating (3H) |
|
显示区域 |
597.888×336.312 mm (H×V) |
|
外观尺寸 |
611.5×355.8 mm (H×V) |
|
可视区域 |
601.9×340.4 mm (H×V) |
|
外观厚度 |
10.0/13.5 (Typ./Max.) mm |
|
重量 |
3.49Kgs |
|
触摸屏 |
- |
三、京东方27.0寸工业液晶屏MV270FHM-N20光学特征
|
显示模式 |
ADS，常黑显示，透射式 |
|
液晶屏亮度 |
300 cd/m² (Typ.) |
|
对比度 |
1000:1 (Typ.) (透射) |
|
显示颜色 |
16.7M (6-bit + Hi-FRC) |
|
响应时间 |
14 (Typ.)(G to G) ms |
|
可视角度 |
89/89/89/89 (Typ.)(CR≥10) |
|
白色色度 |
Wx:0.313; Wy:0.329 |
|
亮度变动 |
1.25/1.33 (Typ./Max.)(9 points) |
|
色温 |
6485K |
四、京东方27.0寸工业液晶屏MV270FHM-N20发光系统
|
灯管位置 |
侧入式光源(底部) |
|
光源类型 |
WLED |
|
光源寿命 |
30K (Min.) 小时 |
|
接口类型 |
端子 |
|
接口脚数 |
6 pins |
|
输入电压 |
52.2/54.0/59.4V (Min./Typ./Max.) |
|
输入电流 |
70±5mA |
|
功耗 |
13.57/15.12/17.82W (Min./Typ./Max.) |
五、京东方27.0寸工业液晶屏MV270FHM-N20信号接口
|
信号接口 |
LVDS (2 ch, 8-bit) |
|
电压输入 |
5.0V (Typ.) |
|
电流输入 |
640/960mA (Typ./Max.) |
|
功耗 |
3.2/5.3W (Typ./Max.) |
|
接口类型 |
端子 |
|
接口脚距 |
1.0 mm |
|
接口数量 |
1 pcs |
|
接口脚数 |
30 pins |
六、京东方27.0寸工业液晶屏MV270FHM-N20包装尺寸
|
数量 |
1 |
|
重量 |
25.30 |
|
包装尺寸 |
687×289×461 |
● 补充说明：以上京东方27.0寸工业液晶屏MV270FHM-N20资料仅供参考，如有某项不准确，可以联系我们客服提供MV270FHM-N20产品的规格资料，产品均以pdf规格为准。
