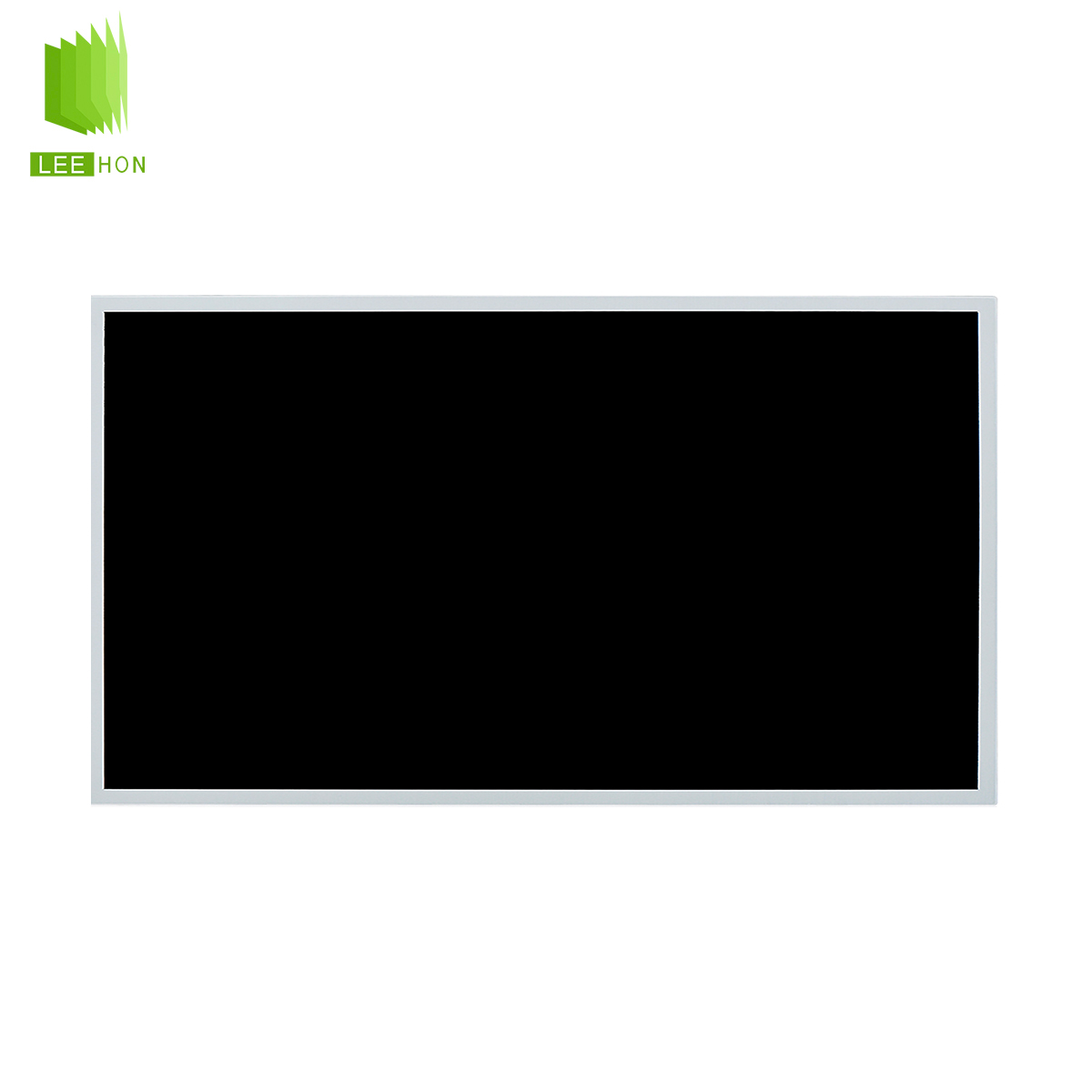

产品型号：MV238QHM-NF0
产品名称：京东方23.8寸MV238QHM-NF0 高分辨率2560*1440 常黑显示 雾面
MV238QHM-NF0是京东方推出的一款23.8寸的液晶屏,分辨率为2560×1440,亮度为350 cd/m² (Typ.),全视角,对比度为1000:1,WLED背光,工作温度为0 ~ 50 °C
品牌：京东方 尺寸：23.8寸
分辨率：2560×1440 亮度：350 cd/m² (Typ.)
视角：89/89/89/89 (Typ.)(CR≥10) 对比度：1000:1 (Typ.) (透射)
背光：WLED 工作温度：0 ~ 50 °C
一：京东方23.8寸工业液晶屏MV238QHM-NF0基本信息
|
品牌 |
京东方 (BOE) |
|
液晶屏型号 |
MV238QHM-NF0 |
|
别名 |
- |
|
工作温度 |
0~50℃ |
|
存储温度 |
-20~60℃ |
|
应用设备 |
工业 |
|
耐振动性 |
1.5G (14.7 m/s²) |
|
当前生产状态 |
量产中 |
二：京东方23.8寸工业液晶屏MV238QHM-NF0结构特征
|
液晶屏尺寸 |
23.8寸 |
|
点分辨率 |
2560(RGB)×1440, Quad-HD |
|
像素排列 |
RGB垂直条状 |
|
宽高比 |
16:9 (H:V) |
|
点间距 |
0.0685×0.2058 (H×V) mm |
|
像素间距 |
0.2055×0.2055 (H×V) [123PPI] mm |
|
表面处理 |
雾面 (Haze 25%)，Hard coating (3H) |
|
显示区域 |
526.08(H) × 295.92(V) mm |
|
外观尺寸 |
535(H) × 313(V) mm |
|
可视区域 |
- |
|
外观厚度 |
8.7/12.7 (Typ./Max.) |
|
重量 |
2.26Kgs (Typ.) |
|
触摸屏 |
- |
三、京东方23.8寸工业液晶屏MV238QHM-NF0光学特征
|
显示模式 |
ADS，常黑显示，透射式 |
|
液晶屏亮度 |
350 cd/m² (Typ.) |
|
对比度 |
1000:1 (Typ.) (透射) |
|
显示颜色 |
16.7M (8-bit) |
|
响应时间 |
5.x (Typ.)(G to G) |
|
可视角度 |
89/89/89/89 (Typ.)(CR≥10) |
|
白色色度 |
X:0.313; Y:0.329 |
|
亮度变动 |
1.33 (Max.)(9 points) |
|
色温 |
6485K |
四、京东方23.8寸工业液晶屏MV238QHM-NF0发光系统
|
灯管位置 |
侧入式光源 |
|
光源类型 |
WLED |
|
光源寿命 |
30K (Min.) 小时 |
|
接口类型 |
端子 |
|
接口脚数 |
6 pins |
|
输入电压 |
48/49.6V (Typ./Max.) |
|
输入电流 |
119mA (Typ.) |
|
功耗 |
22.85/23.23W (Typ./Max.) |
五、京东方23.8寸工业液晶屏MV238QHM-NF0信号接口
|
信号接口 |
eDP (4 Lanes), HBR2 (5.4G/lane) |
|
电压输入 |
10.0V (Typ.) |
|
电流输入 |
0.5/1.9A (Typ./Max.) |
|
功耗 |
5/19.95W (Typ./Max.) |
|
接口类型 |
端子 |
|
接口脚距 |
0.5 mm |
|
接口数量 |
1 pcs |
|
接口脚数 |
30 pins |
六、京东方23.8寸工业液晶屏MV238QHM-NF0包装尺寸
|
数量 |
1 |
|
重量 |
N/A |
|
包装尺寸 |
631×318×419 |
● 补充说明：以上京东方23.8寸工业液晶屏MV238QHM-NF0资料仅供参考，如有某项不准确，可以联系我们客服提供MV238QHM-NF0产品的规格资料，产品均以pdf规格为准。
