产品型号：MV238FHM-NG2

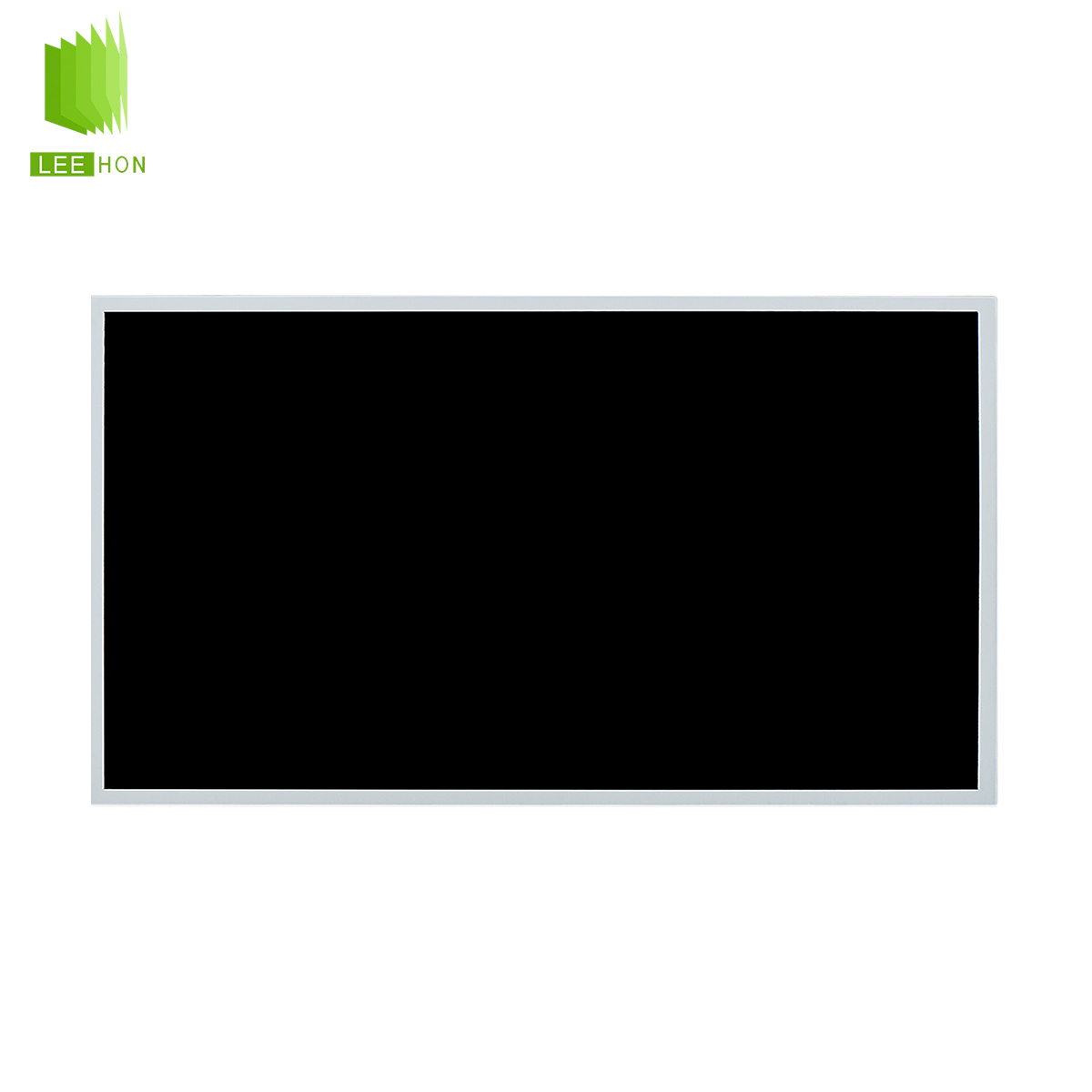

产品名称：MV238FHM-NG2 京东方23.8寸 分辨率1920*1080 雾面 高对比度1000:1 全视角
MV238FHM-NG2是京东方推出的一款23.8寸的液晶屏,全视角,分辨率为1920×1080,亮度为350 (Typ.),对比度为1000:1,WLED背光,工作温度为0 ~ 50 °C
品牌：京东方 尺寸：23.8寸
分辨率：1920×1080 亮度：350 nit
视角：89/89/89/89 (Typ.)(CR≥10) 对比度：1000:1
背光：WLED 工作温度：0 ~ 50 °C
一：京东方23.8寸工业液晶屏MV238FHM-NG2基本信息
|
品牌 |
京东方 (BOE) |
|
液晶屏型号 |
MV238FHM-NG2 |
|
别名 |
- |
|
工作温度 |
0~50℃ |
|
存储温度 |
-20~60℃ |
|
应用设备 |
工业 |
|
耐振动性 |
- |
|
当前生产状态 |
量产中 |
二：京东方23.8寸工业液晶屏MV238FHM-NG2结构特征
|
液晶屏尺寸 |
23.8寸 |
|
点分辨率 |
1920(RGB)×1080, FHD |
|
像素排列 |
RGB垂直条状 |
|
宽高比 |
16:9(W:H) |
|
点间距 |
0.0915×0.2745 mm(W×H) |
|
像素间距 |
0.2745×0.2745 mm [92PPI] (W×H) |
|
表面处理 |
雾面 (Haze 25%)，Hard coating (3H) |
|
显示区域 |
527.04(W)×296.46(H) mm |
|
外观尺寸 |
535(W)×313(H) mm |
|
可视区域 |
- |
|
外观厚度 |
8.7/13.5 (Typ.) mm |
|
重量 |
TBD |
|
触摸屏 |
- |
三、京东方23.8寸工业液晶屏MV238FHM-NG2光学特征
|
显示模式 |
ADS，常黑显示，透射式 |
|
液晶屏亮度 |
350 (Typ.) |
|
对比度 |
1000:1 (Typ.) (透射) |
|
显示颜色 |
16.7M (6-bit + Hi-FRC) |
|
响应时间 |
5.x (Typ.)(G to G) ms |
|
可视角度 |
89/89/89/89 (Typ.)(CR≥10) |
|
白色色度 |
Wx:0.313; Wy:0.329 |
|
亮度变动 |
1.25/1.33 (Typ./Max.)(9 points) |
|
色温 |
6485K |
四、京东方23.8寸工业液晶屏MV238FHM-NG2发光系统
|
灯管位置 |
侧入式光源 |
|
光源类型 |
WLED |
|
光源寿命 |
30K (Min.) 小时 |
|
接口类型 |
端子 |
|
接口脚数 |
6 pins |
|
输入电压 |
58/60V (Typ./Max.) |
|
输入电流 |
78mA (Typ.) |
|
功耗 |
18.1/18.72W (Typ./Max.) |
五、京东方23.8寸工业液晶屏MV238FHM-NG2信号接口
|
信号接口 |
eDP (4 Lanes), HBR2 (5.4G/lane) |
|
电压输入 |
10.0V (Typ.) |
|
电流输入 |
1.1/1.8A (Typ./Max.) |
|
功耗 |
11/18W (Typ./Max.) |
|
接口类型 |
端子 |
|
接口脚距 |
- |
|
接口数量 |
1 pcs |
|
接口脚数 |
30 pins |
六、京东方23.8寸工业液晶屏MV238FHM-NG2包装尺寸
|
数量 |
1 |
|
重量 |
N/A |
|
包装尺寸 |
622×321×417 |
● 补充说明：以上京东方23.8寸工业液晶屏MV238FHM-NG2资料仅供参考，如有某项不准确，可以联系我们客服提供MV238FHM-NG2产品的规格资料，产品均以pdf规格为准。
