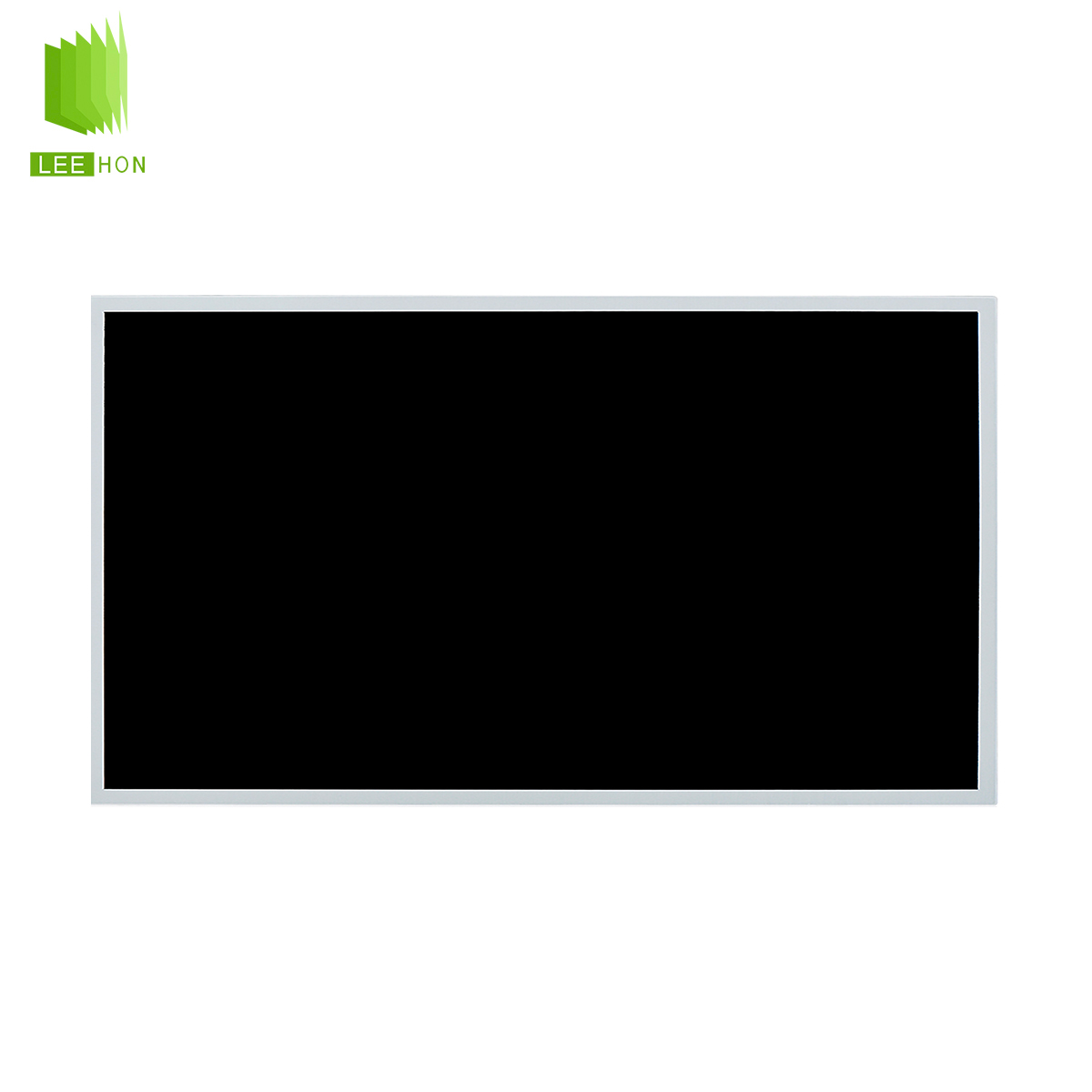

产品型号:MV238FHM-NG0
产品名称:MV238FHM-NG0 京东方23.8寸 高分辨率1920*1080 雾面 高对比度1000:1 常黑显示
MV238FHM-NG0是京东方推出的一款23.8寸的工业液晶屏,分辨率为1920*1080,亮度为350 cd/m² (Typ.),全视角,对比度为1000:1,WLED背光,工作温度为0 ~ 50 °C
品牌:京东方 尺寸:23.8寸
分辨率:1920*1080 亮度:350 cd/m²
视角:89/89/89/89 (Typ.)(CR≥10) 对比度:1000:1
背光:WLED 工作温度:0 ~ 50 °C
一:京东方23.8寸工业液晶屏MV238FHM-NG0基本信息
品牌 |
京东方 (BOE) |
液晶屏型号 |
MV238FHM-NG0 |
别名 |
- |
工作温度 |
0~50℃ |
存储温度 |
-20~60℃ |
应用设备 |
工业 |
耐振动性 |
- |
当前生产状态 |
量产中 |
二:京东方23.8寸工业液晶屏MV238FHM-NG0结构特征
液晶屏尺寸 |
23.8寸 |
点分辨率 |
1920(RGB)×1080, FHD |
像素排列 |
RGB垂直条状 |
宽高比 |
16:9 (H:V) |
点间距 |
0.0915×0.2745 (H×V) mm |
像素间距 |
0.2745×0.2745 (H×V) [92PPI] mm |
表面处理 |
雾面 (Haze 25%),Hard coating (3H) |
显示区域 |
527.04(H) × 296.46(V) mm |
外观尺寸 |
535(H) × 313(V) mm |
可视区域 |
- |
外观厚度 |
8.7/13.7 (Typ./Max.) mm |
重量 |
2.20Kgs (Typ.) |
触摸屏 |
- |
三、京东方23.8寸工业液晶屏MV238FHM-NG0光学特征
显示模式 |
ADS,常黑显示,透射式 |
液晶屏亮度 |
350 cd/m² (Typ.) |
对比度 |
1000:1 (Typ.) (透射) |
显示颜色 |
16.7M (8-bit) |
响应时间 |
5.9 (Typ.)(G to G) |
可视角度 |
89/89/89/89 (Typ.)(CR≥10) |
白色色度 |
Wx:0.313; Wy:0.329 |
亮度变动 |
1.25/1.33 (Typ./Max.)(9 points) |
色温 |
6485K |
四、京东方23.8寸工业液晶屏MV238FHM-NG0发光系统
灯管位置 |
侧入式光源(底部) |
光源类型 |
WLED |
光源寿命 |
30K (Min.) Hours |
接口类型 |
端子 |
接口脚数 |
6 pins |
输入电压 |
58/60V (Typ./Max.) |
输入电流 |
78mA (Typ.) |
功耗 |
18.1/18.72W (Typ./Max.) |
五、京东方23.8寸工业液晶屏MV238FHM-NG0信号接口
信号接口 |
LVDS (4 ch, 8-bit) |
电压输入 |
5.0V (Typ.) |
电流输入 |
0.9/2.4A (Typ./Max.) |
功耗 |
4.5/12.0W (Typ./Max.) |
接口类型 |
端子 |
接口脚距 |
0.5 mm |
接口数量 |
1 pcs |
接口脚数 |
41 pins |
六、京东方23.8寸工业液晶屏MV238FHM-NG0包装尺寸
数量 |
1 |
重量 |
N/A |
包装尺寸 |
622×321×417 |
● 补充说明:以上京东方23.8寸工业液晶屏MV238FHM-NG0资料仅供参考,如有某项不准确,可以联系我们客服提供MV238FHM-NG0产品的规格资料,产品均以pdf规格为准。
