产品型号：MV238FHM-N30

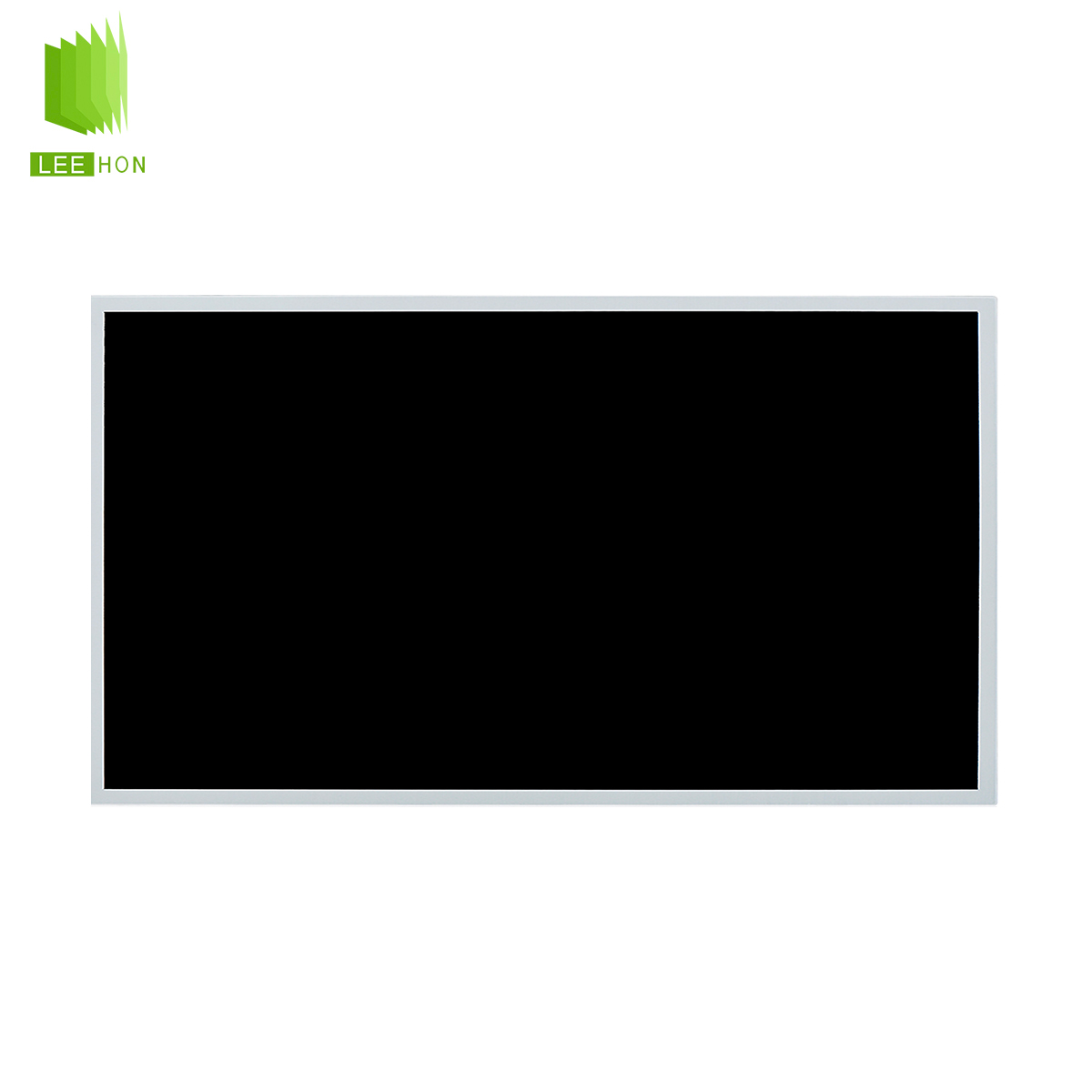

产品名称：京东方MV238FHM-N30 23.8寸 分辨率1920*1080 对比度1000:1 表面雾面

京东方(BOE)推出的MV238FHM-N30是一款采用a-SiTFT-LCD技术的23.8英寸液晶模组产品,它装配有WLED背光,无背光驱动,无触摸.

品牌：京东方 尺寸：23.8寸

分辨率：1920*1080 亮度：250 cd/m2

视角：89/89/89/89 (Typ.)(CR≥10) 对比度：1000:1

背光：WLED 工作温度：0~50℃

立即联系

一：京东方23.8寸工业液晶屏MV238FHM-N30基本信息

品牌 京东方 (BOE)
液晶屏型号 MV238FHM-N30
别名 -
工作温度 0~50℃
存储温度 -20~60℃
应用设备 工业
耐振动性 -
当前生产状态 量产中


二：京东方23.8寸工业液晶屏MV238FHM-N30结构特征

液晶屏尺寸 23.8寸
点分辨率 1920(RGB)×1080, FHD
像素排列 RGB垂直条状
宽高比 16:9 (W : H)
点间距 0.0915×0.2745 mm(W×H)
像素间距 0.2745×0.2745 mm  [92PPI](W×H)
表面处理 雾面 (Haze 25%)，Hard coating (3H)
显示区域 527.04×296.46 mm(W×H)
外观尺寸 540.2×315.6 mm(W×H)
可视区域 530.2×299.6 mm(W×H)
外观厚度 9.7/14.2 (Typ./Max.) mm
重量 2.24Kgs (Typ.)
触摸屏 -


三、京东方23.8寸工业液晶屏MV238FHM-N30光学特征

显示模式 ADS，常黑显示，透射式
液晶屏亮度 250 (Typ.)
对比度 1000:1 (Typ.) (透射)
显示颜色 16.7M (6-bit + Hi-FRC)
响应时间 14 (Typ.)(G to G) (ms)
可视角度 89/89/89/89 (Typ.)(CR≥10)
白色色度 Wx:0.313; Wy:0.329
亮度变动 1.33 (Max.)(9 points)
色温 6485K


四、京东方23.8寸工业液晶屏MV238FHM-N30发光系统

灯管位置 侧入式光源(底部)
光源类型 WLED
光源寿命 30K (Min.) 小时
接口类型 端子
接口脚数 6 pins
输入电压 54±3.6V
输入电流 70mA (Typ.)
功耗 10.58/11.34/12.1W (Min./Typ./Max.)


五、京东方23.8寸工业液晶屏MV238FHM-N30信号接口

信号接口 LVDS (2 ch, 8-bit)
电压输入 5.0V (Typ.)
电流输入 600/900mA (Typ./Max.)
功耗 3.0/4.5W (Typ./Max.)
接口类型 端子
接口脚距 1.0 mm
接口数量 1 pcs
接口脚数 30 pins


六、京东方23.8寸工业液晶屏MV238FHM-N30包装尺寸

数量 1
重量 N/A
包装尺寸 622×321×417


 ● 补充说明：以上京东方23.8寸工业液晶屏MV238FHM-N30资料仅供参考，如有某项不准确，可以联系我们客服提供MV238FHM-N30产品的规格资料，产品均以pdf规格为准。
