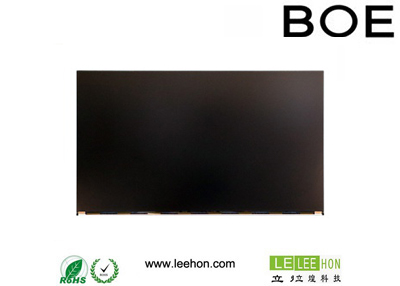

产品型号：EV238FHM-N21
产品名称：京东方23.8寸工业液晶屏 EV238FHM-N21 LVDS接口 高亮全视角 表面雾面
EV238FHM-N21是京东方推出的一款10.1寸的工业液晶屏,它的分辨率为1920*1080,亮度为600cd/m²(Typ.),视角为89/89/89/89(Typ.)(CR≥10),对比度为1000:1(Typ.)(透射),WLED背光,工作温度为0~50℃
品牌：京东方 尺寸：23.8寸
分辨率：1920*1080 亮度：600 cd/m²
视角：89/89/89/89 (Typ.)(CR≥10) 对比度：1000:1
背光：WLED 工作温度：0~50℃
一：京东方23.8寸工业液晶屏EV238FHM-N21基本信息
| 品 牌 | 京东方 (BOE) |
| 液晶屏型号 | EV238FHM-N21 |
| 别名 | |
| 工作温度 | 0~50℃ |
| 存储温度 | -20~60℃ |
| 应用设备 | 工业 |
| 耐振动性 | 1.5G (14.7 m/s²) |
| 当前生产状态 | 量产中 |
二：京东方23.8寸工业液晶屏EV238FHM-N21结构特征
| 液晶屏尺寸 | 23.8 |
| 点分辨率 | 1920(RGB)×1080, FHD |
| 像素排列 | RGB垂直条状 |
| 宽高比 | 16:9 (H:V) |
| 点间距 | 0.0915×0.2745 mm (H×V) |
| 像素间距 | 0.2745×0.2745 mm (H×V) [92PPI] |
| 表面处理 | 雾面 (Haze 25%)，Hard coating (3H) |
| 显示区域 | 527.04×296.46 mm (H×V) |
| 外观尺寸 | 543.1×317.4 mm (H×V) |
| 可视区域 | 530.2×299.6 mm (H×V) |
| 外观厚度 | 10.1/15.3 (Typ./Max.) mm |
| 重量 | 1.92Kgs (Typ.) |
| 触摸屏 | - |
三、京东方23.8寸工业液晶屏EV238FHM-N21光学特征
| 显示模式 | ADS，常黑显示，透射式 |
| 液晶屏亮度 | 600 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) |
| 显示颜色 | 16.7M (8-bit) |
| 响应时间 | 14 (Typ.)(G to G) (ms) |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) |
| 白色色度 | Wx:0.292; Wy:0.315 |
| 亮度变动 | 1.25/1.33 (Typ./Max.)(9 points) |
| 色温 | 7992K |
四、京东方23.8寸工业液晶屏EV238FHM-N21发光系统
| 灯管位置 | 侧入式光源 |
| 光源类型 | WLED |
| 光源寿命 | 50K (Min.) 小时 |
| 接口类型 | 端子 |
| 接口脚数 | 6 pins |
| 输入电压 | 46.4/52.8V (Min./Max.) |
| 输入电流 | 120mA (Typ.) |
| 功耗 | 26.2/29.9W (Typ./Max.) |
五、京东方23.8寸工业液晶屏EV238FHM-N21信号接口
| 信号接口 | LVDS (2 ch, 8-bit) |
| 电压输入 | 5.0V (Typ.) |
| 电流输入 | 0.97/1.5A (Typ./Max.) |
| 功耗 | 4.9/7.5W (Typ./Max.) |
| 接口类型 | 端子 |
| 接口脚距 | 1.0 mm |
| 接口数量 | 1 pcs |
| 接口脚数 | 30 pins |
六、京东方23.8寸工业液晶屏EV238FHM-N21包装尺寸
| 数量 | 1 |
| 重量 | N/A |
| 包装尺寸 | 609×327×419 |
● 补充说明：以上京东方23.8寸工业液晶屏EV238FHM-N21资料仅供参考，如有某项不准确，可以联系我们客服提供EV238FHM-N21产品的规格资料，产品均以pdf规格为准。
