产品型号：COG-PVLBJT070-01

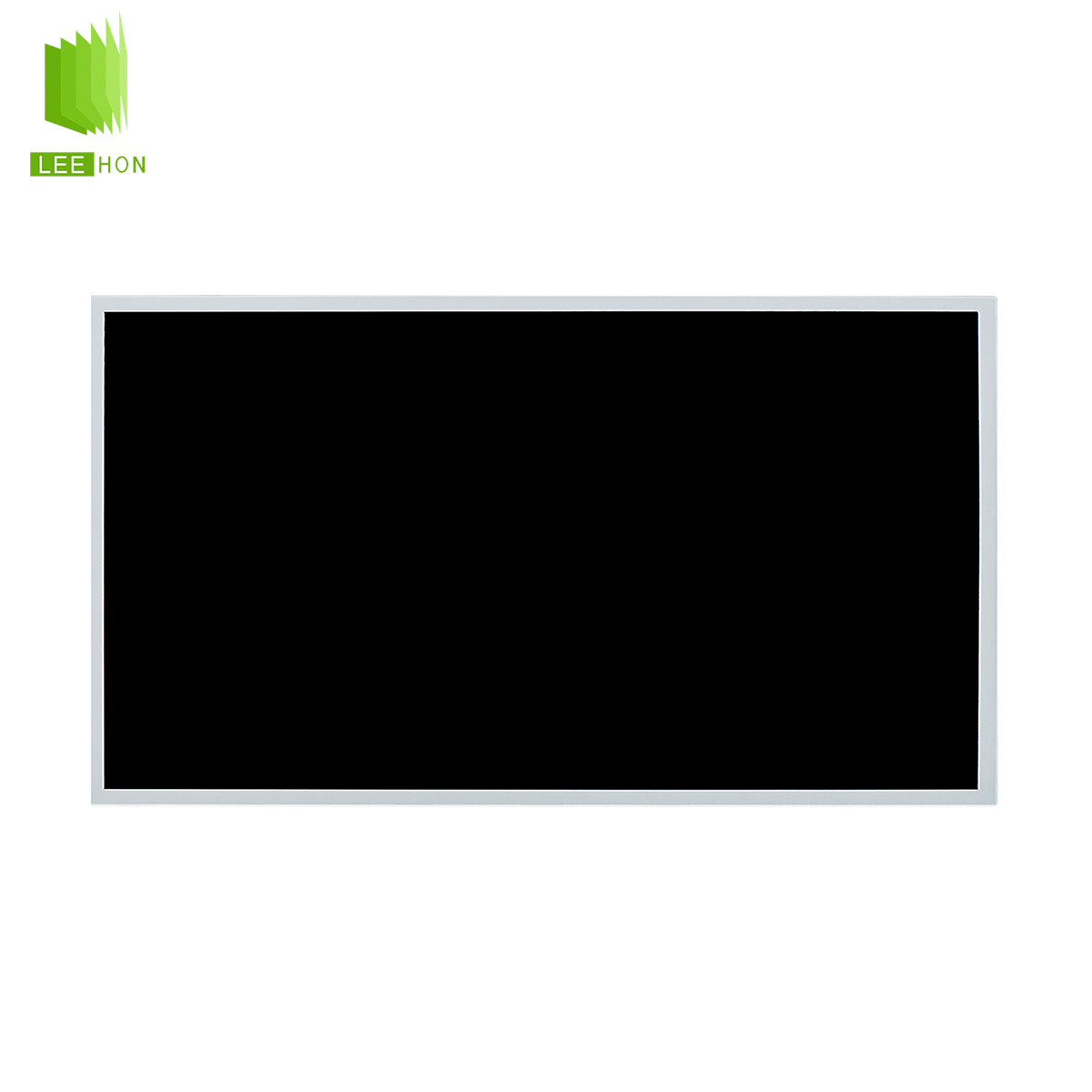

产品名称：COG-PVLBJT070-01 京东方15.6寸 带触摸 高亮 宽温 表面雾面
京东方 (BOE) 推出的COG-PVLBJT070-01是一款采用a-Si TFT-LCD技术的15.6英寸液晶模组产品,它装配有WLED背光,无背光驱动,In-Cell Touch.典型特征为: sRGB,肖像模式,带触摸屏,宽温,高亮度,白光LED背光,寿
品牌：京东方 尺寸：15.6寸
分辨率：1920×1080 亮度：550nit
视角：85/85/85/85 (Typ.)(CR≥10) 对比度：1100 : 1
背光：WLED 工作温度：-40 ~ 85 °C
一：京东方15.6寸液晶模组COG-PVLBJT070-01基本信息
|
品牌 |
京东方 (BOE) |
|
液晶屏型号 |
COG-PVLBJT070-01 |
|
工作温度 |
-40 ~ 85 °C |
|
存储温度 |
-40 ~ 90 °C |
|
应用设备 |
工业 |
|
当前生产状态 |
量产中 |
二：京东方15.6寸液晶模组COG-PVLBJT070-01结构特征
|
液晶屏尺寸 |
15.6寸 |
|
点分辨率 |
1920(RGB)×1080, FHD |
|
像素排列 |
RGB垂直条状 |
|
宽高比 |
16:9(W:H) |
|
点间距 |
0.060×0.180 mm |
|
像素间距 |
0.180×0.180 mm [141PPI] |
|
表面处理 |
防指印(AF) + 雾面(AG)，抗反射处理 |
|
显示区域 |
345.6(W)×194.4(H) mm |
|
外观尺寸 |
358.6(W)×211.7(H) mm |
|
外观厚度 |
13.89/17.54 (Typ./Max.) mm |
|
可视区域 |
- |
|
重量 |
980±98g |
|
触摸屏 |
带触摸 |
三、京东方15.6寸液晶模组COG-PVLBJT070-01光学特征
|
显示模式 |
ADS，常黑显示，透射式 |
|
液晶屏亮度 |
550 (Min.) |
|
对比度 |
1100 : 1 (Typ.) (透射) |
|
显示颜色 |
16.7M (8-bit) |
|
响应时间 |
30 (Typ.)(Tr+Td) (ms) |
|
可视角度 |
85/85/85/85 (Typ.)(CR≥10) |
|
光源类型 |
WLED |
四、京东方15.6寸液晶模组COG-PVLBJT070-01信号接口
|
信号接口 |
LVDS (2 ch, 8-bit) |
|
电压输入 |
3.3V (Typ.) |
|
电流输入 |
600/800mA (Typ./Max.) |
|
功耗 |
1.8/2.4W (Typ./Max.) |
|
接口类型 |
端子 |
|
接口脚距 |
0.5 mm |
|
接口数量 |
1 pcs |
|
接口脚数 |
50 pins |
● 补充说明：以上京东方15.6寸液晶模组COG-PVLBJT070-01资料仅供参考，如有某项不准确，可以联系我们客服提供COG-PVLBJT070-01产品的规格资料，产品均以pdf规格为准。
