产品型号：EV116FHM-N10
产品名称：京东方11.6寸反折液晶屏EV116FHM-N10,11.6寸工业屏
EV116FHM-N10是京东方11.6寸反折液晶屏,11.6寸高分工业屏,主要应用于工业、手持显示设备,1920*1080分辨率,广视角的可视角度,WLED背光,3W小时背光寿命,EDP端子式工业接口,可直连工控主板.
品牌：京东方 尺寸：11.6寸
分辨率：1920*1080 亮度：220 cd/m2
视角：85/85/85/85 (Typ.)(CR≥10)(左/右/上/下) 对比度：1000:1
背光：WLED 工作温度：-20~70°C
立即联系
一：京东方11.6寸工业液晶屏EV116FHM-N10基本信息
| 面板品牌 | 京东方（BOE） |
| 面板型号 | EV116FHM-N10 |
| 面板类型 | a-Si TFT-LCD,液晶模组 |
| 工作温度 | -20~70°C |
| 存储温度 | -30~80°C |
| 产品应用 | 工业显示 |
| 耐振动性 | 1.5G (14.7 m/s²) |
| 当前生产状态 | 量产中 |
二：京东方11.6寸工业液晶屏EV116FHM-N10结构特征
| 液晶屏尺寸 | 11.6英寸 |
| 点分辨率 | 1920(RGB)×1080 |
| 像素排列 | RGB垂直条状 |
| 宽高比 | 16:9(宽:高） |
| 点间距 | 0.0445×0.1335 mm |
| 像素间距 | 0.1335×0.1335 mm （190PPI） |
| 外观尺寸 | 263.4(W)×157.22(H) mm |
| 显示尺寸 | 256.32(W)×144.18(H) mm |
| 可视尺寸 | - |
| 外观厚度 | 4.5±0.3 mm |
| 风景肖像 | 风景模式 |
| 表面处理 | 雾面（Haze 25%）,3H |
| 重量 | - |
| 触摸面板 | 可配套电容、电阻触摸屏 |
三：京东方11.6寸工业液晶屏EV116FHM-N10光学特征
| 显示模式 | ADS，常黑显示，投射式 |
| 液晶屏亮度 | 220 cd/m2 (Typ.) |
| 对比度 | 1000:1（Typ.）（透射） |
| 显示颜色 | 16.7M |
| 响应时间 | 30（Typ.）（Tr+Td）ms |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10)(左/右/上/下) |
| 亮度均匀性 | - |
| 白色色度 | - |
四、京东方11.6寸工业液晶屏EV116FHM-N10发光系统
| 灯管位置 | 侧入式光源 |
| 光源类型 | WLED |
| 光源寿命 | 3W小时 |
| 接口类型 | 包含在信号接口中 |
| 背光驱动 | - |
| 接口电压 | 12.0V（Typ.） |
| 接口电流 | - |
| 接口脚数 | - |
五、京东方11.6寸工业液晶屏EV116FHM-N10信号接口
| 信号大类 | EDP |
| 信号小类 | EDP（2 Lanes） |
| 面板电压 | 3.3V (Typ.) |
| 面板电流 | - |
| 接口类型 | 端子 |
| 接口脚数 | 30 pins |
● 补充说明：以上资料仅供参考，如有某项不准确，可以联系我们客服提供产品的规格资料，产品均以pdf规格为准。

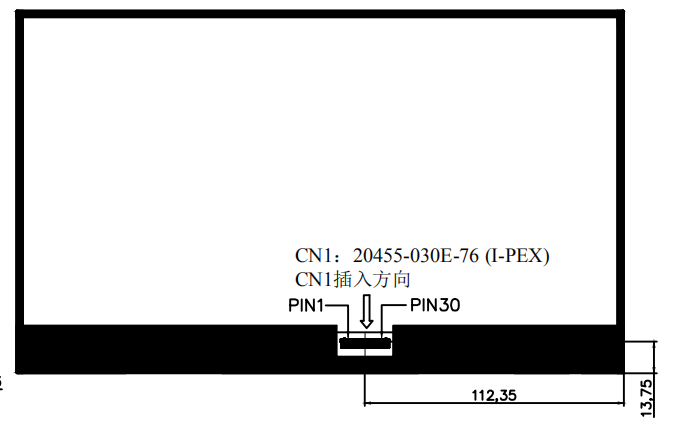

背面结构：
