产品型号:BA104S01-400
产品名称:京东方10.4寸液晶屏BA104S01-400,京东方代理商原厂货源
BA104S01-400是京东方2020年年底推出的一款10.4寸液晶屏,是BA101S01系列中比较便宜的一款,主要参数为800*600分辨率,-20低温,350流明亮度,杭州立煌科技是京东方代理商,供应BA104S01-400原厂货源.
品牌:京东方 尺寸:10.4寸
分辨率:800*600 亮度:350 cd/m2
视角:80/80/65/75 (Typ.)(CR≥10)(左/右/上/下) 对比度:800:1
背光:WLED 工作温度:-20 ~ 60 °C
立即联系
一:京东方10.4寸液晶屏BA104S01-400基本信息
品 牌 | 京东方(BOE) |
液晶屏型号 | BA104S01-400 |
工作温度 | -20 ~ 60 °C |
存储温度 | -30 ~ 70°C |
耐振动性 | - |
当前生产状态 | 量产中 |
二:京东方10.4寸液晶屏BA104S01-400结构特征
液晶屏尺寸 | 10.4英寸 |
点分辨率 | 800(RGB)×600, SVGA |
像素排列 | RGB垂直条状 |
宽高比 | 4:3(宽:高) |
点间距 | 0.088*0.264 mm (W×H) |
像素间距 | 0.264×0.264 mm (W×H)(96PPI) |
表面处理 | - |
显示区域 | 211.2(W)×158.4(H) mm |
外观尺寸 | 228.4(W)×175.4(H) mm |
可视区域 | 214.4(W)×161.6(H) mm |
外观厚度 | 6.20/7.50(Typ./Max.) mm |
重量 | TBD |
触摸屏 | 可配套电容触摸、电阻触摸屏 |
三:京东方10.4寸液晶屏BA104S01-400光学特征
显示模式 | TN,常白显示,透射式 |
液晶屏亮度 | 350 cd/m² (Typ.) |
对比度 | 800:1 (Typ.) (透射) |
显示颜色 | 16.7M (8-bit) |
响应时间 | 30 (Typ.)(Tr+Td) ms |
可视角度 | 80/80/65/75 (Typ.)(CR≥10)(左/右/上/下) |
白色色度 | Wx:0.284; Wy:0.320 |
亮度变动 | 1.25/1.43(Typ./Max.)(9 points) |
色温 | 8455K |
四、京东方10.4寸液晶屏BA104S01-400发光系统
灯管位置 | 侧入式光源(顶部) |
光源类型 | WLED |
光源寿命 | 20K(Typ.) (Hours) |
接口类型 | 端子 |
输入电压 | 9.0 V(Max.) |
输入电流 | 240mA (Max.) |
五、京东方10.4寸液晶屏BA104S01-400信号接口
信号大类 | LVDS |
信号小类 | LVDS(1 ch, 6/8-bit) |
电压输入 | 3.3/9/18/-8V (Typ.)(VCC/AVDD/VGH/VGL) |
电流输入 | - |
功耗 | - |
接口类型 | FPC |
接口脚距 | - |
接口数量 | 1 pcs |
接口脚数 | 60pins |
● 补充说明:以上BA104S01-400资料仅供参考,如有某项不准确,可以联系我们客服提供BA104S01-400产品的规格资料,产品均以pdf规格为准。

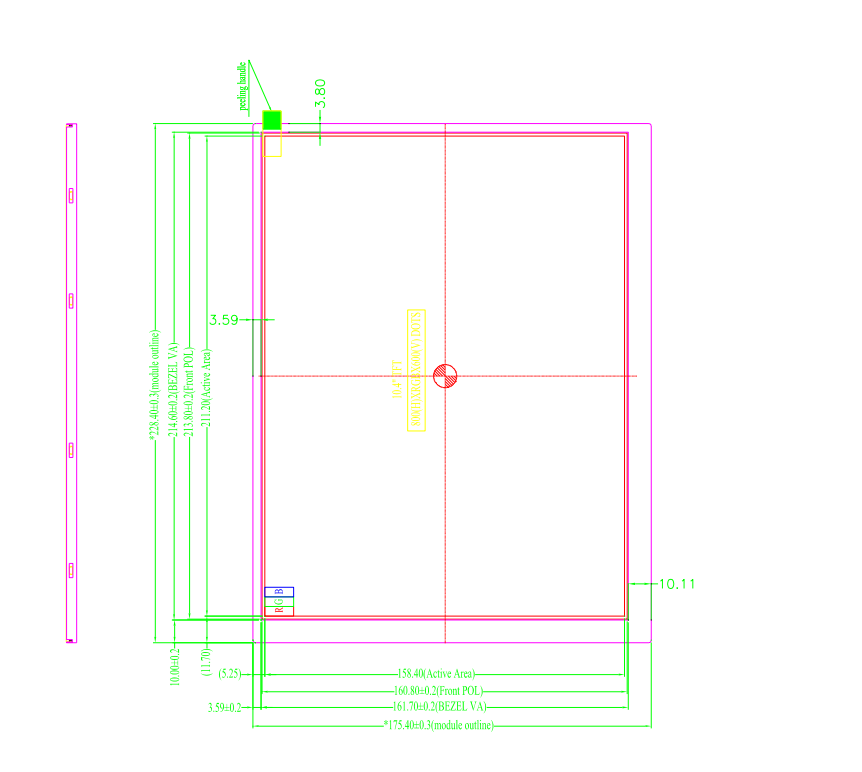

BA104S01-400结构图:
![](/uploads/allimg/240710/0G014105G5319.png)
