产品型号：G156HTN02.0（停止供货,替代型号咨询客服）

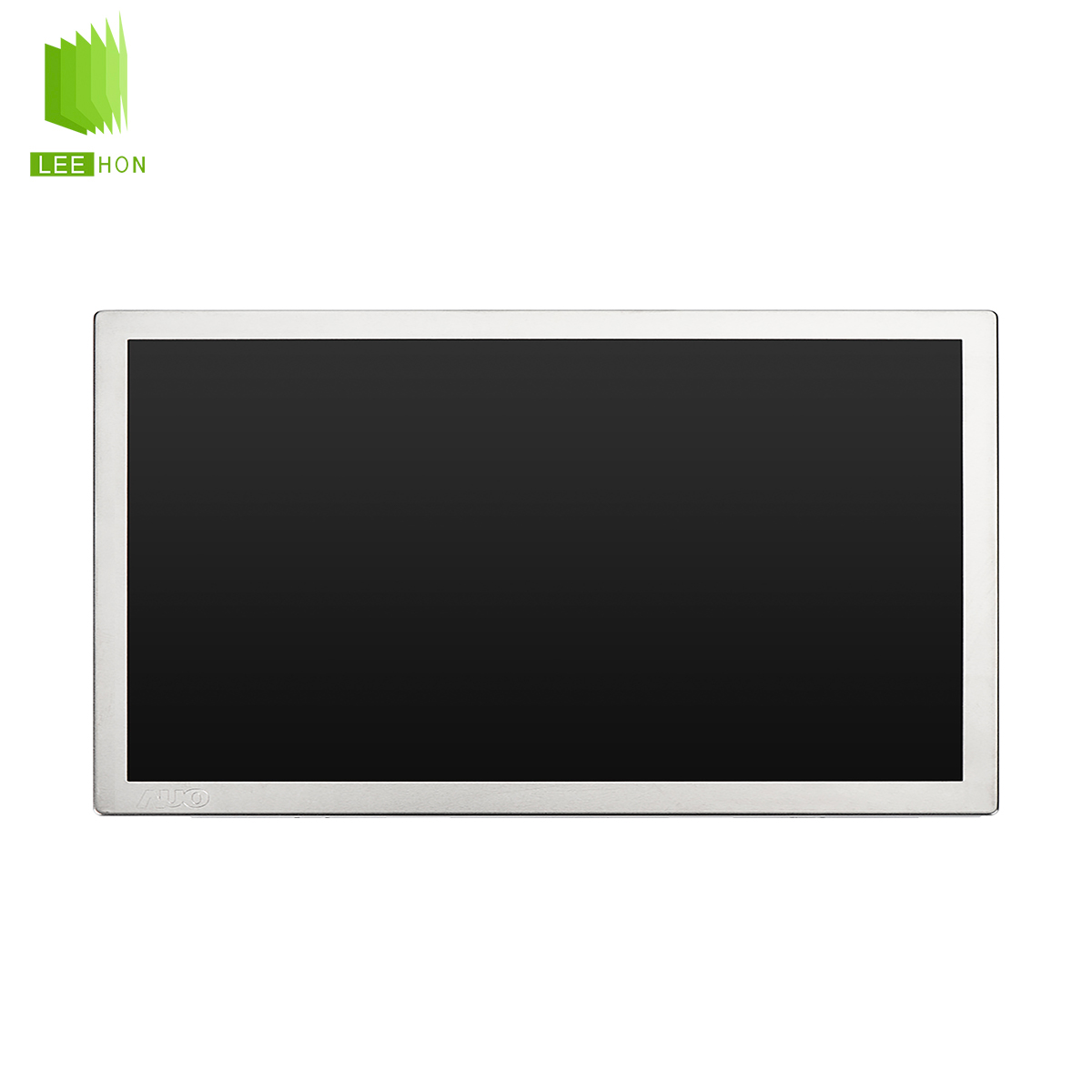

产品名称：友达15.6寸液晶屏，型号G156HTN02.0，15.6寸LVDS接口屏
杭州立煌科技可提供G156HTN02.0,友达15.6寸液晶屏-LVDS接口,专业工控屏接口,1920*1080的超高分辨率,-20-70的宽温条件可用于各类工控设备
品牌：友达 尺寸：15.6寸
分辨率：1920*1080 亮度：400 cd/m2
视角：80/80/70/70 (Typ.)(CR≥10) 对比度：700:1
背光：WLED 工作温度：-10 ~ 70°C
一：友达15.6寸工业液晶屏G156HTN02.0基本信息
|
品 牌 |
友达（AUO） |
|
液晶屏型号 |
G156HTN02.0 |
|
工作温度 |
-10 ~ 70°C |
|
存储温度 |
-20 ~ 70°C |
|
抗震能力 |
1.5G (14.7 m/s²) |
|
当前生产状态 |
量产中 |
二：友达15.6寸工业液晶屏G156HTN02.0结构特征
|
液晶屏尺寸 |
15.6英寸 |
|
点分辨率 |
1920（RGB)*1080(FHD) |
|
像素排列 |
RGB垂直条状 |
|
宽高比 |
16:9（宽:高） |
|
点间距 |
0.05975×0.17925 mm（横*竖） |
|
像素间距 |
0.17925×0.17925 mm（横*竖） |
|
面板重量 |
0.94/1.10Kgs (Typ./Max.) |
|
表面处理 |
雾面，Hard coating（3H） |
|
显示区域 |
344.16(W)×193.59(H) mm（横*竖） |
|
可视区域 |
347.06(W)×196.49(H) mm（横*竖） |
|
外观尺寸 |
363.8(W)×215.9(H) mm（横*竖） |
|
外观尺寸 |
9.3±0.5 mm(厚度) |
|
触摸屏 |
无 |
三：友达15.6寸工业液晶屏G156HTN02.0光学特征
|
显示模式 |
TN，常白显示，透射式 |
|
液晶屏亮度 |
400 cd/m2 |
|
对比度 |
700:1 (Typ.) (透射) |
|
显示颜色 |
16.7M (8-bit) |
|
显示色域 |
72% NTSC (CIE1931) |
|
响应时间 |
8 (Typ.)(Tr+Td) (ms) |
|
可视角度 |
80/80/70/70 (Typ.)(CR≥10) |
|
最佳视角 |
- |
|
白色色度 |
Wx:0.313; Wy:0.329 |
|
亮度均匀性 |
1.43/1.61 (Typ./Max.)(9 points) |
四、友达15.6寸工业液晶屏G156HTN02.0发光系统
|
灯管位置 |
侧入式光源 |
|
光源类型 |
WLED |
|
光源寿命 |
50K(Typ.) (小时) |
|
接口类型 |
端子 |
|
背光电路 |
含LED驱动器 |
|
输入电压 |
12.0±1.2V (Typ.) |
|
输入电流 |
0.73/0.88A (Typ./Max.) |
|
功率消耗 |
10.5W (Max.) |
五、友达15.6寸工业液晶屏G156HTN02.0信号接口
|
信号大类 |
LVDS |
|
信号小类 |
LVDS (2 ch, 8-bit) |
|
液晶屏电压 |
3.3V(Typ.) |
|
液晶屏电流 |
0.85/1.02A (Typ./Max.) |
|
液晶屏功率 |
2.8/3.37W (Typ./Max.) |
|
接口类型 |
端子 |
|
接口脚距 |
1.25mm |
|
接口数量 |
1pcs |
|
接口脚数 |
30pins |
● 补充说明：以上友达15.6寸工业液晶屏G156HTN02.0资料仅供参考，如有某项不准确，可以联系我们客服提供产品G156HTN02.0的规格资料，产品均以pdf规格为准。
