产品型号：G156HAB02.4

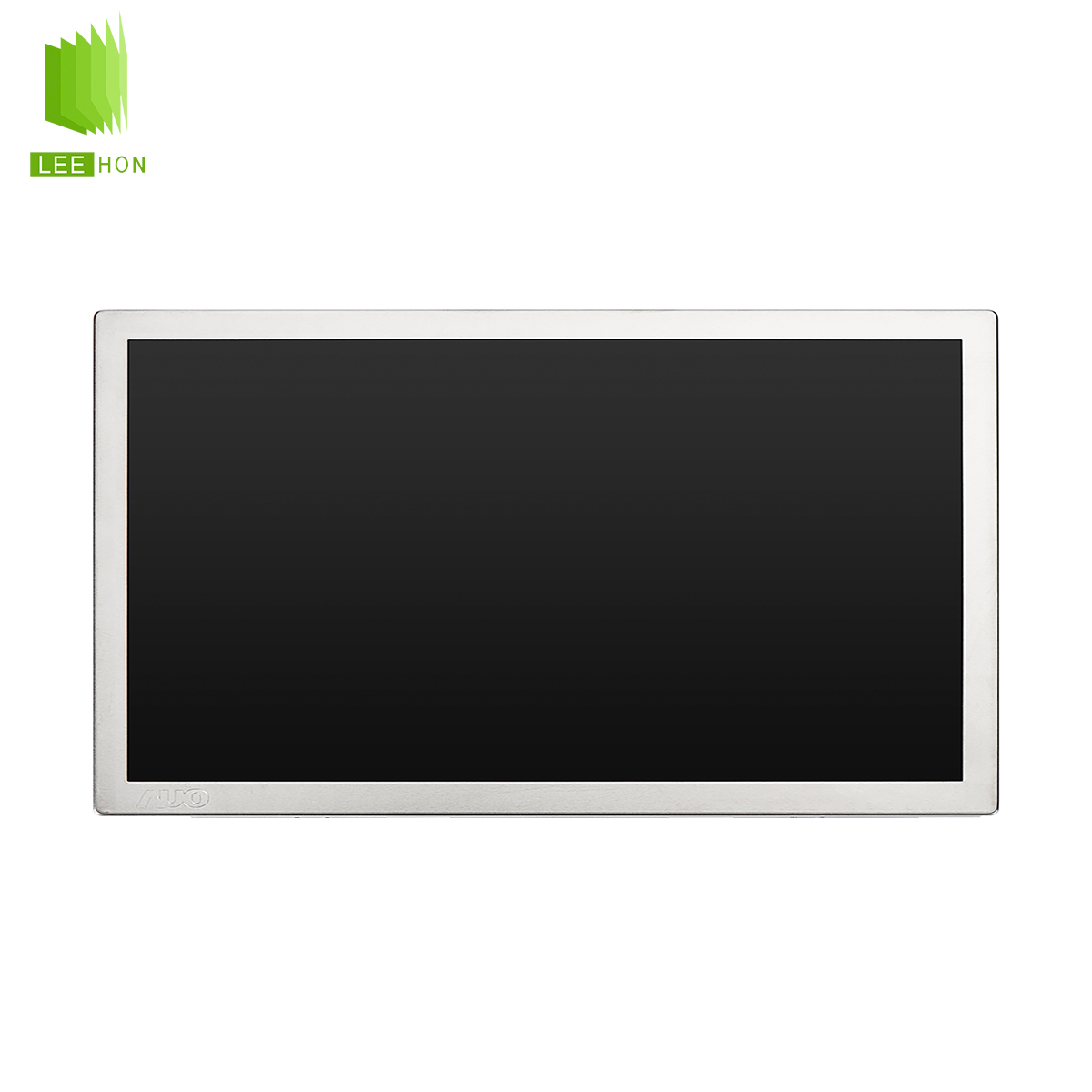

产品名称：友达15.6寸触摸工业屏G156HAB02.4-15.6寸电容触摸液晶屏

G156HAB02.4是友达15.6寸触摸工业屏,出厂即带15.6寸电容触摸屏,EDP工业接口,USB触摸屏接口,IPS显示视角,400流明显示亮度,5W小时背光寿命,可满足各类工业显示环境要求.

品牌：友达 尺寸：15.6寸

分辨率：1920*1080 亮度：400 cd/m2

视角：89/89/89/89 (Typ.)(CR≥10)(左/右/上/下) 对比度：800:1

背光：WLED 工作温度：0 ~ 50 °C

立即联系

 一：友达15.6寸触摸工业屏G156HAB02.4基本信息

品  牌 友达（AUO）
液晶屏型号 G156HAB02.4
工作温度 0 ~ 50 °C
存储温度 -20 ~ 60 °C
应用设备 工业显示
耐振动性 1.5G（14.7 m/s²）
当前生产状态 已量产


二：友达15.6寸触摸工业屏G156HAB02.4结构特征

液晶屏尺寸 15.6英寸
点分辨率 1920(RGB)×1080,FHD
像素排列 RGB垂直条状
宽高比 16:9（宽:高）
点间距 0.05975*0.17925 mm (W×H)
像素间距 0.17925*0.17925 mm (W×H)（141PPI）
表面处理 Hard coating（5H）
显示区域 344.16(W)×193.59(H) mm
外观尺寸 361(W)×227(H) mm
可视区域 -
外观厚度 6.0/8.0（Typ./Max.）mm
重量 860g（Max.）
触摸屏 On-Cell Touch
触摸接口 USB


三：友达15.6寸触摸工业屏G156HAB02.4光学特征

显示模式 AHVA，常黑显示，透射式
液晶屏亮度 400 cd/m² (Typ.)
对比度 800:1 (Typ.) (透射)
显示颜色 16.2M（6-bit + FRC）
响应时间 25（Typ.）（Tr + Td）ms
可视角度 89/89/89/89 (Typ.)(CR≥10)(左/右/上/下)
白色色度 X:0.313, Y:0.329
亮度变动 1.25/1.33（Typ./Max.）（5 points）
色温 6485K


四、友达15.6寸触摸工业屏G156HAB02.4发光系统

灯管位置 侧入式光源
光源类型 WLED
光源寿命 50K（Min.）小时
接口类型 包含在屏信号接口中
输入电压 12.0±1.2V
输入电流 -
功耗 6.8W（Max.）


五、友达15.6寸触摸工业屏G156HAB02.4信号接口

信号大类 EDP
信号小类 EDP（2 Lanes）,EDP1.2
电压输入 -
电流输入 0.22A（Max.）
功耗 0.8W（Max.）
接口类型 端子
接口脚距 0.5 mm
接口数量 1 PCS
接口脚数 40 pins


 ● 补充说明：以上G156HAB02.4资料仅供参考，如有某项不准确，可以联系我们客服提供G156HAB02.4产品的规格资料，产品均以pdf规格为准。
