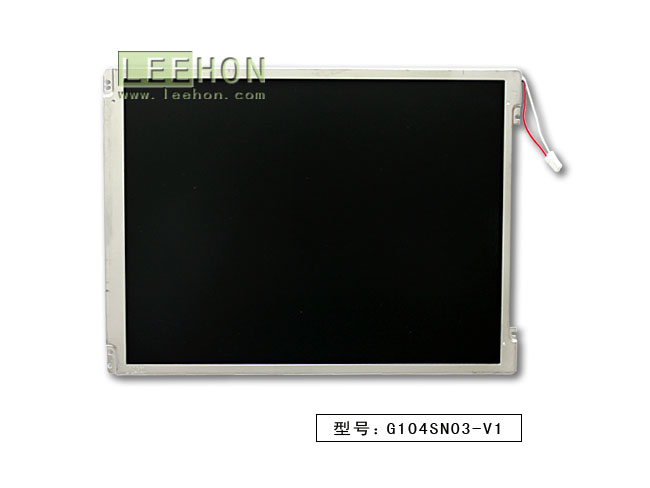

产品型号：G104SN03 V1
产品名称：G104SN03 V1友达10.4寸工业液晶屏-G104SN03 V1工控屏
立煌科技代理友达多款10.4寸工业液晶屏产品，G104SN03 V1宽温液晶显示屏对比度：500:1，采用CCFL背光，可在-30-80℃环境下温度运行。来电咨询G104SN03 V1，电话：0571-86684288
品牌：友达 尺寸：10.4寸
分辨率：800*600 亮度：230 cd/m2
视角：70/70/55/65 对比度：500:1
背光：CCFL 工作温度：-30-80(℃)
立即联系
一：友达10.4寸工业液晶屏G104SN03 V1基本信息
| 品 牌 | 友达（AUO） |
| 液晶屏型号 | G104SN03 V1 |
| 液晶屏别名 | G104SN03 V.1 |
| 工作温度 | -20 ~ 70°C |
| 存储温度 | -30 ~ 80°C |
| 作业湿度 | 5-95 (%RH) |
| 保存湿度 | 5-95 (%RH) |
| 当前生产状态 | 已停产（兼容替代产品型号可以咨询在线客服） |
二：友达10.4寸工业液晶屏G104SN03 V1结构特征
| 液晶屏尺寸 | 10.4英寸 |
| 点分辨率 | 800（RGB)*600(WVGA) |
| 像素密度 | 96PPI |
| 像素排列 | RGB垂直条状 |
| 宽高比 | 4:3（宽:高） |
| 点间距 | 0.088*0.264mm（横*竖） |
| 像素间距 | 0.264*0.264mm（横*竖） |
| 面板重量 | 300g（Typ.） |
| 表面处理 | 雾面,Hard coating(3H) |
| 显示区域 | 211.2*158.4mm（横*竖） |
| 可视区域 | 214.8*162.0mm（横*竖） |
| 外观尺寸 | 236.0*174.3mm（横*竖） |
| 外观尺寸 | 5.7±0.3 mm (厚度) |
| 触摸屏 | 无 |
三：友达10.4寸工业液晶屏G104SN03 V1光学特征
| 显示模式 | TN，常白显示，透射式 |
| 液晶屏亮度 | 230cd/m2（此屏可随意增加背光适合的亮度） |
| 对比度 | 500:1 (Typ.) (透射) |
| 显示颜色 | 262K/16.2M (6-bit/6-bit+FRC) |
| 显示色域 | 45% NTSC (CIE1931) |
| 响应时间 | 10/20（Typ.）(Tr/Td)(ms) |
| 可视角度 | 80/80/60/80 (Typ.)(CR≥10) (左/右/上/下) |
| 白色色度 | X:0.320; Y:0.330 |
| 白场变动 | 1.33/1.54 (Typ./Max.)(5points) |
四、友达10.4寸工业液晶屏G104SN03 V1光系统
| 灯管位置 | 侧入式光源 |
| 光源类型 | CCFL |
| 灯管形状 | 直线 |
| 光源寿命 | 30K(Typ.)（小时） |
| 单灯电压 | 540V (Typ./Max.) |
| 单灯电流 | 3.0/4.5/5.5mA (Min./Typ./Max.) |
| 灯管总功率 | 2.43W (Typ.) |
| 接口类型 | 端子 |
| 背光电路 | 无 |
五、友达10.4寸工业液晶屏G104SN03 V1信号接口
| 信号大类 | LVDS |
| 信号小类 | LVDS(1 ch, 6/8-bit) |
| 液晶屏电压 | 3.3V(Typ.) |
| 液晶屏电流 | 300mA (Typ./Max.) |
| 液晶屏功率 | 1.0W (Typ./Max.) |
| 接口类型 | 端子 |
| 接口脚距 | 1.0mm |
| 接口数量 | 1pcs |
| 接口脚数 | 20pins |
● 补充说明：以上友达10.4寸工业液晶屏G104SN03 V1资料仅供参考，如有某项不准确，可以联系我们客服提供产品G104SN03 V1的规格资料，产品均以pdf规格为准。
