产品型号：G104SN02 V2
产品名称：G104SN02 V2友达宽温全新10.4寸工业液晶屏-G104SN02 V2工控屏

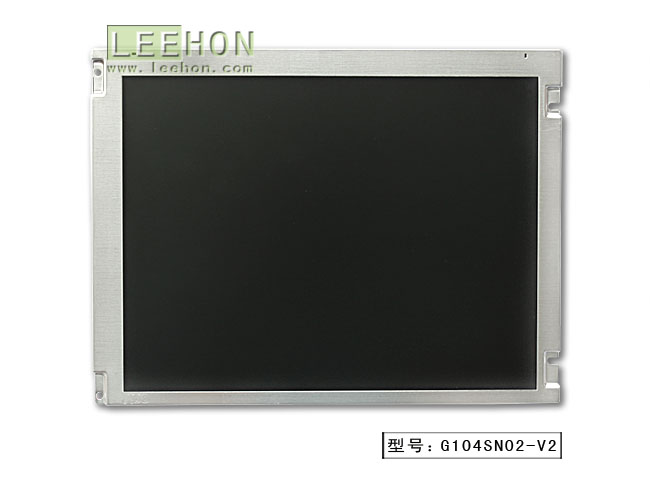

G104SN02 V2是一款宽温原厂原包的友达10.4寸工业液晶屏，该款液晶屏具有宽视角、宽温等特点，G104SN02 V2采用LVDS单通道信号接口，主要应用于影音设备、工业平板电脑、广告机、自助终端
品牌：友达 尺寸：10.4寸
分辨率：800*600 亮度：400cd/m2
视角：80/80/60/80 对比度：700:1
背光：LED 工作温度：-30-85(℃)
立即联系
一：友达10.4寸工业液晶屏G104SN02 V2基本信息
| 品 牌 | 友达（AUO） |
| 液晶屏型号 | G104SN02 V2 |
| 液晶屏别名 | G104SN02 V.2 |
| 工作温度 | -30 ~ 85°C |
| 存储温度 | -30 ~ 85°C |
| 作业湿度 | 5-95 (%RH) |
| 保存湿度 | 5-95 (%RH) |
| 当前生产状态 | 已停产（兼容替代型号可以咨询在线客服） |
二：友达10.4寸工业液晶屏G104SN02 V2结构特征
| 液晶屏尺寸 | 10.4英寸 |
| 点分辨率 | 800（RGB)*600(WVGA) |
| 像素密度 | 96PPI |
| 像素排列 | RGB垂直条状 |
| 宽高比 | 4:3（宽:高） |
| 点间距 | 0.088*0.264mm（横*竖） |
| 像素间距 | 0.264*0.264mm（横*竖） |
| 面板重量 | 360g（Typ.） |
| 表面处理 | 雾面,Hard coating(3H) |
| 显示区域 | 211.2*158.4mm（横*竖） |
| 可视区域 | 214.8*162.7mm（横*竖） |
| 外观尺寸 | 243.0*184.0mm（横*竖） |
| 外观尺寸 | 8.5（Typ.） mm (厚度) |
| 触摸屏 | 无 |
三：友达10.4寸工业液晶屏G104SN02 V2光学特征
| 显示模式 | TN，常白显示，透射式 |
| 液晶屏亮度 | 400cd/m2（此屏可随意增加背光适合的亮度） |
| 对比度 | 700:1 (Typ.) (透射) |
| 显示颜色 | 262K/16.2M (6-bit/6-bit+FRC) |
| 显示色域 | 45% NTSC (CIE1931) |
| 响应时间 | 20/10（Typ.）(Tr/Td)(ms) |
| 可视角度 | 80/80/60/80 (Typ.)(CR≥10) (左/右/上/下) |
| 白色色度 | X:0.310; Y:0.330 |
| 白场变动 | 1.33 (Typ./Max.)(5points) |
四、友达10.4寸工业液晶屏G104SN02 V2光系统
| 灯管位置 | 侧入式光源 |
| 光源类型 | WLED |
| 灯管形状 | 2串 |
| 光源寿命 | 50K(Typ.)（小时） |
| 单灯电压 | 22.4/25.55V (Typ./Max.) |
| 单灯电流 | 80mA (Min./Typ./Max.) |
| 灯管总功率 | 3.6W (Typ.) |
| 接口类型 | 端子 |
| 背光电路 | 含LED驱动器 |
| 背光电路 | 12.0V(Typ.)（输入电压） |
| 背光电路 | 0.32A(Typ.)（输入电流） |
| 背光功耗 | 3.8W(Typ.) |
五、友达10.4寸工业液晶屏G104SN02 V2信号接口
| 信号大类 | LVDS |
| 信号小类 | LVDS (1 ch, 6/8-bit) |
| 液晶屏电压 | 3.3V(Typ.) |
| 液晶屏电流 | 280mA (Typ..) |
| 液晶屏功率 | 0.924W (Typ.) |
| 接口类型 | 端子 |
| 接口脚距 | 1.0mm |
| 接口数量 | 1pcs |
| 接口脚数 | 20pins |
● 补充说明：以上友达10.4寸工业液晶屏G104SN02 V2资料仅供参考，如有某项不准确，可以联系我们客服提供产品G104SN02 V2的规格资料，产品均以pdf规格为准。
备注：该型号的工厂已经出了替代产品：G104STN01.0：http://www.leehon.com/Auo/104inch/G104STN01.0.html
电阻触摸屏、电容触摸屏选型：http://www.leehon.com/Touch-screen/
