产品型号：G101EVT05.1

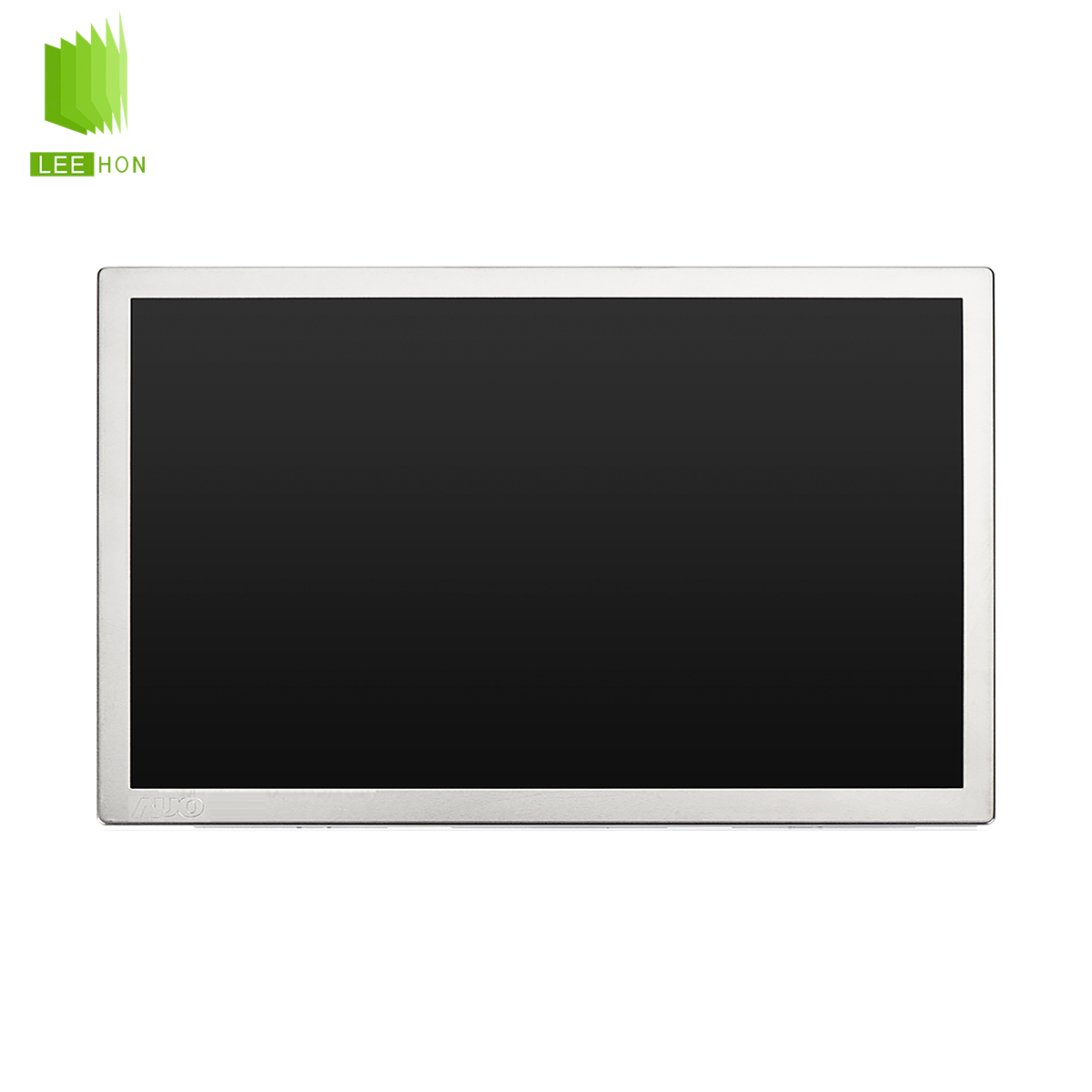

产品名称：G101EVT05.1 友达10.1寸 分辨率1280*800 常黑显示 带触摸
G101EVT05.1是友达 (AUO)推出的一款10.1英寸a-Si TFT-LCD液晶模组产品,它装配有WLED背光,含LED驱动器背光驱动,投射电容触摸屏, 口字胶贴.此产品工作温度为 -20 ~ 70°C,存储温度为 -30 ~ 80°C.
品牌：友达 尺寸：10.1寸
分辨率：1280×800 亮度：440cd/m²
视角：85/85/85/85 (Typ.) 对比度：1300:1
背光：WLED 工作温度：-20 ~ 70 °C
一：友达10.1寸液晶模组G101EVT05.1基本信息
|
品牌 |
友达 (AUO) |
|
液晶屏型号 |
G101EVT05.1 |
|
工作温度 |
-20 ~ 70 °C |
|
存储温度 |
-30~80℃ |
|
应用设备 |
工业 |
|
当前生产状态 |
量产中 |
二：友达10.1寸液晶模组G101EVT05.1结构特征
|
液晶屏尺寸 |
10.1寸 |
|
点分辨率 |
1280(RGB)×800, WXGA |
|
像素排列 |
RGB垂直条状 |
|
宽高比 |
16:10 (H:V) |
|
点间距 |
0.0565×0.1695 mm (H×V) |
|
像素间距 |
0.1695×0.1695 mm (H×V) [149PPI] |
|
表面处理 |
雾面 (Haze 3%)，Hard coating (3H)，反射率 1.5% (Max.) |
|
显示区域 |
216.96×135.6 mm (H×V) |
|
外观尺寸 |
257.35×175.5 mm (H×V) |
|
外观厚度 |
5.63/10.64 (Typ./Max.) mm |
|
可视区域 |
- |
|
重量 |
350g (Max.) |
|
触摸屏 |
- |
三、友达10.1寸液晶模组G101EVT05.1光学特征
|
显示模式 |
MVA，常黑显示，透射式 |
|
液晶屏亮度 |
440 cd/m² (Typ.) |
|
对比度 |
1300:1 (Typ.) (透射) |
|
显示颜色 |
262K/16.2M (6-bit / 6-bit + FRC) |
|
响应时间 |
25 (Typ.)(Tr+Td) (ms) |
|
可视角度 |
85/85/85/85 (Typ.)(CR≥10) |
|
光源类型 |
|
四、友达10.1寸液晶模组G101EVT05.1信号接口
|
信号接口 |
WLED |
|
电压输入 |
- |
|
电流输入 |
- |
|
功耗 |
- |
|
接口类型 |
包含在屏信号接口中 |
|
接口脚距 |
- |
|
接口数量 |
- |
|
接口脚数 |
- |
● 补充说明：以上友达10.1寸液晶模组G101EVT05.1资料仅供参考，如有某项不准确，可以联系我们客服提供G101EVT05.1产品的规格资料，产品均以pdf规格为准。
